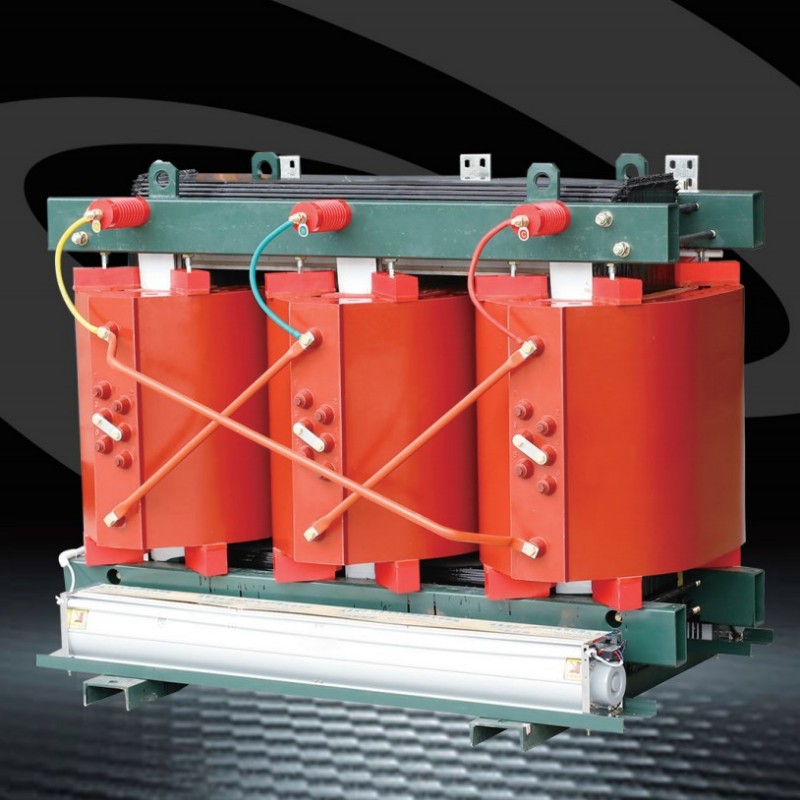

Panduan Komprehensif untuk SC (B) 13--20-10kv Cast Resin Kering-Jenis Transformer

Tidak seperti tradisionalTransformer yang dialami minyak, SC (B) 13--20-10kV Cast Resin Pengubah jenis kering memanfaatkan teknologi pemutus resin epoksi untuk mentakrifkan semula piawaian prestasi, menjadikannya pilihan yang sangat diperlukan untuk infrastruktur kritikal dan tetapan bandar.

Melihat lebih dekat pada model: sc (b) 13--20-10kv

Sebelum meneroka ciri -cirinya, mari kita urcode nama model:

S: Mewakili pengubah tiga fasa ("S" bermaksud "tiga fasa" dalam bahasa Cina).

C: Menunjukkan penebat resin cast, teknologi utama yang memastikan keselamatan kebakaran dan ketahanan.

(B): Menandakan gegelung lonjakan foil voltan rendah, pilihan reka bentuk yang menyelesaikan masalah biasa dalam gegelung wayar tradisional.

13: Nombor siri reka bentuk, mencerminkan lelaran kejuruteraan maju untuk kecekapan yang lebih baik.

: Kapasiti yang diberi nilai dari 50 kVA hingga 3150 kVA.

20-10kV: Tahap voltan sampingan voltan tinggi.

Apakah syarat operasi untuk transformer jenis sc (b) 13--20-10kV cast resin?

● Ketinggian pemasangan: tidak melebihi 1000m di atas paras laut;

● Bekalan Voltan Bekalan Kuasa: Sama seperti gelombang sinus;

● Simetri voltan bekalan kuasa pelbagai fasa: voltan bekalan kuasa yang disambungkan ke pengubah multi-fasa hendaklah kira-kira simetri;

● Suhu ambien: Suhu udara maksimum +40 ° C; Suhu purata harian maksimum +30 ° C; Suhu purata tahunan maksimum +20 ° C; Suhu udara minimum -25 ° C (berkenaan dengan transformer dalaman).

Apa yang menjadikan transformer jenis kering resin khas?

● Teras

1. Inti dibina daripada lembaran keluli silikon yang digulung sejuk dengan kebolehtelapan magnet yang tinggi, orientasi bijirin yang sangat baik, dan 45 ° sendi yang cenderung sepenuhnya. Inti menggunakan struktur plat tarik tiub persegi khas, dengan kaki teras terikat dengan pita penebat. Permukaan teras disalut dengan resin khas untuk mengelakkan kelembapan dan karat, dengan berkesan mengurangkan kerugian tanpa beban, arus tanpa beban, dan bunyi teras.

2.Safe, api-retardant, dan bebas pencemaran, ia boleh dipasang terus di pusat beban.

3. Kos operasi bebas, mudah dipasang, dan rendah keseluruhan.

4. Rintangan kelembapan tinggi membolehkan operasi normal pada kelembapan 100% dan boleh dimasukkan ke dalam operasi selepas gangguan tanpa pengeringan.

5. Kerugian yang rendah, pelepasan separa yang rendah, bunyi yang rendah, dan pelesapan haba yang kuat semuanya dijamin. Dilengkapi dengan sistem kawalan perlindungan suhu yang komprehensif, ia memberikan jaminan yang boleh dipercayai untuk operasi pengubah yang selamat. Kebolehpercayaan yang tinggi. Berdasarkan kajian operasi produk yang sudah beroperasi, petunjuk kebolehpercayaan produk telah mencapai standard profesional antarabangsa.

● Gegelung foil

Penggulungan voltan rendah menggunakan sekeping foil tembaga, bersama-sama dengan penebat kelas F, luka pada mesin penggulungan kerajang voltan rendah yang berdedikasi. Gegelung foil secara berkesan menangani isu-isu yang menonjolkan tekanan litar pintas yang tinggi, ketidakseimbangan ampere-turn, pelesapan haba yang lemah, kesilapan sudut helix penggulungan, dan kualiti kimpalan manual yang tidak stabil yang dikaitkan dengan voltan rendah, produk lekuk dawai tinggi. Syarikat kami juga menggunakan potting resin dan menyembuhkan untuk mewujudkan kelembapan dan tahan noda.

● Peranti kawalan suhu

Transformer menggunakan termometer isyarat siri BWDK. Sensor suhu tertanam di bahagian atas gegelung voltan rendah, secara automatik mengesan dan memaparkan tahap kelembapan operasi setiap tiga fasa. Ia juga mempunyai penggera dan fungsi yang lebih tinggi.

● Penukaran voltan

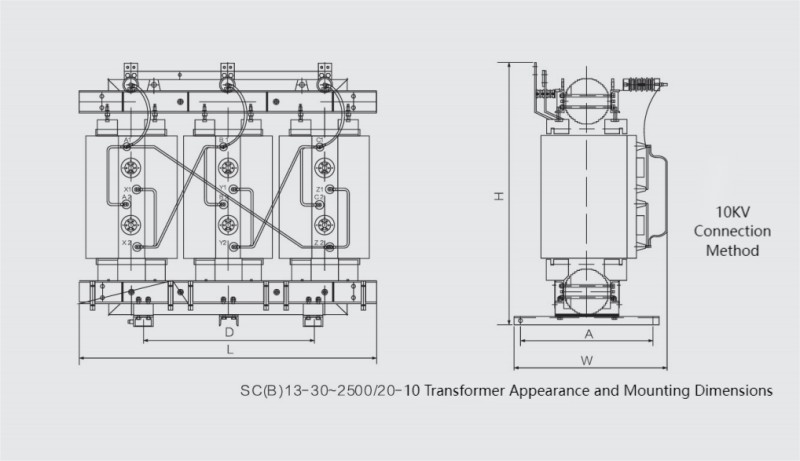

Penyambung membolehkan penukaran voltan antara 10kV dan 20kV dalam kedudukan yang berbeza, memenuhi keperluan sistem 10kV dan 20kV.

Siapa yang memerlukan pengubah ini?

Keselamatan tidak boleh dirunding dalam sistem kuasa, terutamanya di kawasan berisiko tinggi atau penduduk. Pengubah SC (B) 13--20-10kV dibina untuk cemerlang dalam hal ini, dengan ciri-ciri yang menangani bahaya kebakaran, kelembapan, dan kestabilan operasi. Tahan api, resin epoksi operasi pencemaran, bahan penebat pengubah, secara semulajadi api-retardant. Ia tidak melepaskan gas toksik apabila terdedah kepada suhu tinggi dan dapat menahan terlalu panas jangka pendek tanpa menangkap api. Ini menjadikan Transformer sesuai untuk lokasi sensitif api seperti:

● Ruang bawah tanah: Subway, lombong, dan terowong.

● Bangunan awam: Sekolah, hospital, dan pusat komersial.

● Kemudahan kritikal: loji kuasa, medan minyak, dan bangunan bertingkat tinggi.

Tidak sepertiTransformer yang dialami minyak, tidak ada risiko pencemaran tanah atau air dari kebocoran -penjajaran dengan standard alam sekitar moden.

Spesifikasi Teknikal: Nombor di sebalik prestasi

Untuk memahami fleksibiliti pengubah, mari kita lihat parameter teknikalnya yang utamanya:
