Voltan Sederhana SF6 Bertebat Penuh Gelang Elektrik Tertutup Unit Utama Alat Suis Kompak

Sebagai pengilang dan pembekal di China, kami menawarkan Voltan Sederhana SF6 Tertebat Sepenuhnya Dimeterai Cincin Elektrik Utama Unit Suis Kompak berkualiti tinggi tetapi pada harga yang murah untuk pemborong. Alat suis unit utama cincin direka untuk pengagihan kuasa voltan sederhana yang boleh dipercayai dalam grid kuasa 12kV, 24kV dan 36kV. Ia mempunyai kepungan keluli tahan karat tertutup sepenuhnya yang diisi dengan gas SF6, memastikan penebat yang sangat baik, prestasi pemadam arka, dan kalis habuk yang kuat, kalis lembapan dan rintangan persekitaran yang keras. Reka bentuk modularnya yang padat menjimatkan ruang pemasangan dan menyokong konfigurasi fleksibel dengan suis beban atau pemutus litar vakum.

Hantar Pertanyaan

Penerangan Produk

Voltan Sederhana SF6 Bertebat Penuh Gelang Elektrik Tertutup Unit Utama Alat Suis Kompak dihasilkan oleh Lugao; kami adalah salah satu pengeluar dan pembekal terkemuka di China. The Gelang Alat Suis Kompak Unit Utamaialah peranti pengagihan kuasa terlindung gas padat yang direka untuk rangkaian voltan sederhana 12kV, 24kV dan 36kV. Ia menyepadukan suis beban, pemutus litar vakum, suis pembumian dan bar bas di dalam tangki keluli tahan karat tertutup sepenuhnya yang diisi dengan gas penebat SF6.

Struktur tertutup ini mengasingkan semua komponen voltan tinggi dari persekitaran luaran, melindungi peralatan daripada habuk, lembapan, pemeluwapan dan bahan menghakis. Direka dan dihasilkan olehLugao, suis menyediakan penyelesaian yang selamat, boleh dipercayai dan cekap ruang untuk sistem pengagihan kuasa moden.

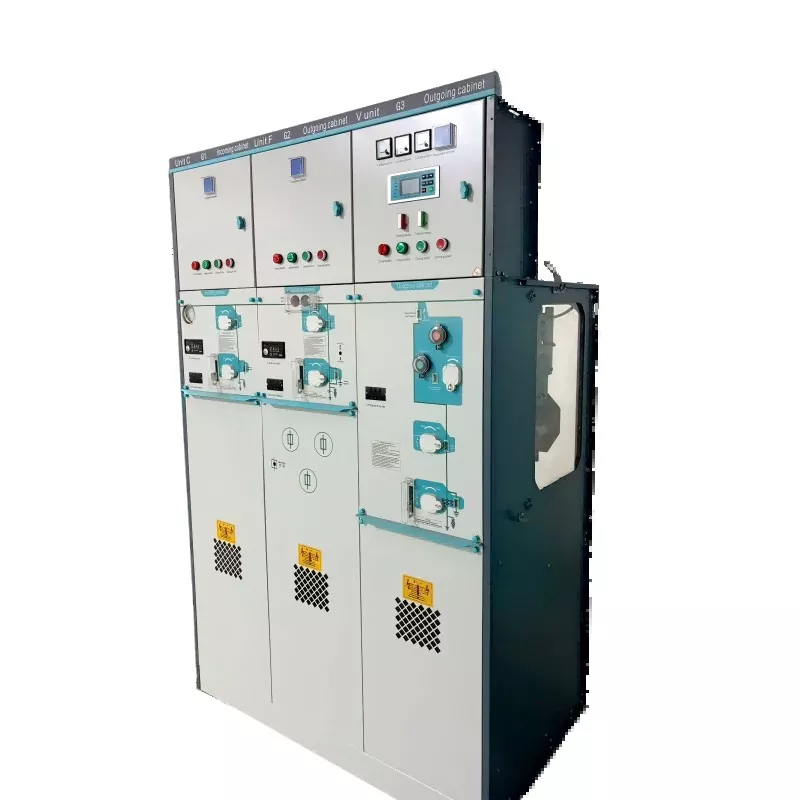

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear

Parameter teknikal utama

Tidak.	item	Unit	Unit C/F				Unit V
Tidak.	item	Unit	Suis pemutus beban				Pemutus litar
1	Voltan terkadar	kV	12	24	36	12		24	36
2	Nilai semasa	A	630~1250A
3	Kekerapan dinilai	Hz	50/60
4	1min Kekerapan kuasa menahan voltan	kV	42	55	85	42		55	85
5	Impuls kilat menahan voltan	kV	75	125/150	170/185	75		125/150	170/185
6	Dinilai memindahkan arus	A	1700
7	Litar beban berkadar membuat arus	A	630~1250
8	Kabel berkadar (talian) mengecas semasa pecah	A	50&10
9	Arus pemutus litar pintas berkadar (puncak)	kA	20	20	20	25/31.5		25/31.5	25/31.5
10	Arus membuat litar pintas berkadar (puncak)	kA	63	63	63	63		63	63
11	Masa pendek (2s) menahan arus, suis beban	kA	25/20	25/20	25/20	25/31.5		25/31.5	25/31.5
12	Dinilai menahan arus (puncak)	kA	63	63	63	63		63	63
13	Mekanisme kehidupan	kali	3000
14	Tahap perlindungan		Boleh disesuaikan
15	Dimensi (WDH)	mm	12kV		24kV			36kV
15	Dimensi (WDH)	mm	3257511336 (+350)		4007511336 (+350)			4508852200

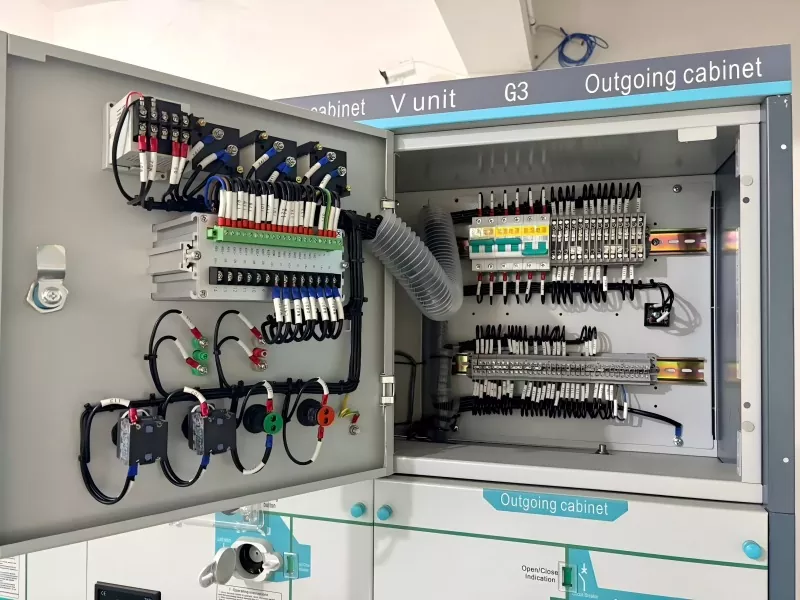

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear

Ciri Utama & Kelebihan

Struktur Tertebat dan Tertutup Sepenuhnya

TheVoltan Sederhana SF6 Bertebat Penuh Gelang Elektrik Tertutup Unit Utama Alat Suis Kompakmenggunakan tangki keluli tahan karat dikimpal laser yang diisi dengan gas SF6.
Semua komponen hidup dimeterai di dalam kepungan untuk mengelakkan pendedahan kepada keadaan persekitaran luaran.
Menyediakan prestasi penebat yang sangat baik dan penarafan perlindungan yang tinggi.

Reka Bentuk Padat dan Menjimatkan Ruang

Struktur modular padat mengurangkan ruang pemasangan dengan ketara.
Sesuai untuk pencawang padat, sistem pengedaran bawah tanah dan kemudahan terhad ruang.
Konfigurasi modul fleksibel menyokong pelbagai aplikasi pengedaran.

Operasi Tanpa Penyelenggaraan

Reka bentuk tertutup sepenuhnya menghapuskan penyelenggaraan rutin komponen voltan tinggi.
Tiada penambahan gas SF6 diperlukan semasa hayat perkhidmatan yang direka bentuk.
Memastikan operasi jangka panjang yang boleh dipercayai walaupun dalam persekitaran yang keras.

Keselamatan dan Kebolehpercayaan yang Tinggi

Dilengkapi dengan sistem saling kunci mekanikal untuk mengelakkan salah operasi.
Perlindungan arka dalaman dan saluran pelepasan tekanan meningkatkan keselamatan operasi.
Struktur tertutup logam memastikan prestasi yang stabil dalam pemasangan yang menuntut.

Aplikasi

TheVoltan Sederhana SF6 Bertebat Penuh Gelang Elektrik Tertutup Unit Utama Alat Suis Kompakdigunakan secara meluas dalam rangkaian pengagihan kuasa moden di mana kebolehpercayaan dan reka bentuk padat adalah penting.

Rangkaian pengagihan kuasa bandar dan luar bandar
Pencawang padat dan bawah tanah
Loji industri dan kemudahan pembuatan
Bangunan komersial dan komuniti kediaman
Sistem kuasa kereta api dan pengangkutan
Projek perlombongan dan infrastruktur
Pemasangan persekitaran pantai dan keras

Ciri-ciri Produk

Unit Fungsi Modular

Modul C:Unit suis beban digunakan untuk pensuisan kabel dan pengubah.
Modul F:Suis beban dengan gabungan fius untuk perlindungan pengubah.
Modul V:Unit pemutus litar vakum sesuai untuk operasi pensuisan yang kerap.
Modul D:Sambungan kabel terus untuk penyuap tidak bersuis.
Modul M:Unit pemeteran dengan pengubah voltan dan arus.

Keupayaan Pengembangan Fleksibel

Voltan Sederhana SF6 Bertebat Penuh Gelang Elektrik Tertutup Unit Utama Alat Suis Kompak menyokong pengembangan modular melalui penyambung bas berpenebat gas.
Membenarkan penambahan mudah modul berfungsi baharu mengikut keperluan projek.

Reka Bentuk Struktur Boleh Dipercayai

Tangki gas keluli tahan karat yang dikimpal laser untuk ketahanan yang tinggi.
Tetingkap pemerhatian untuk pemantauan kedudukan suis jelas.
Direka untuk operasi jangka panjang dalam persekitaran yang mencabar.

Soalan Lazim

1. Apakah tahap voltan yang disokong oleh unit utama gelang ini?

TheVoltan Sederhana SF6 Bertebat Penuh Gelang Elektrik Tertutup Unit Utama Alat Suis Kompakdireka bentuk untuk sistem voltan sederhana termasuk rangkaian pengagihan kuasa 12kV, 24kV dan 36kV.

2. Apakah pilihan konfigurasi yang tersedia?

Alat suis ini menyokong konfigurasi modular seperti unit suis beban (C), unit perlindungan fius (F), modul pemutus litar vakum (V), modul sambungan kabel terus (D), dan modul pemeteran (M).

3. Bolehkah unit utama cincin dikembangkan selepas pemasangan?

ya. Modul tambahan boleh disambungkan melalui penyambung bar bas berpenebat gas, membenarkan pengembangan sistem yang fleksibel apabila rangkaian pengedaran berkembang.

4. Apakah perlindungan keselamatan yang disertakan?

Sistem ini termasuk interlock mekanikal, suis pembumian, perlindungan arka dalaman, dan saluran pelepasan tekanan untuk memastikan operasi yang selamat.

5. Berapa lamakah hayat perkhidmatan biasa?

Dengan tangki keluli tahan karat yang dimeterai dan penebat gas SF6, peralatan ini direka untuk operasi jangka panjang dengan hayat perkhidmatan sehingga 30 tahun di bawah keadaan operasi biasa.

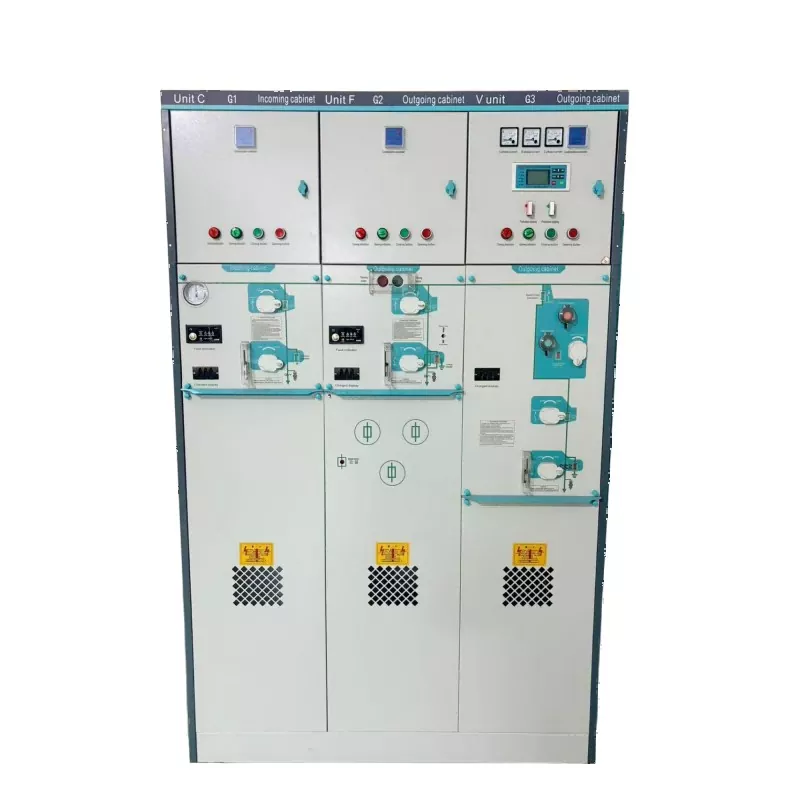

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear
