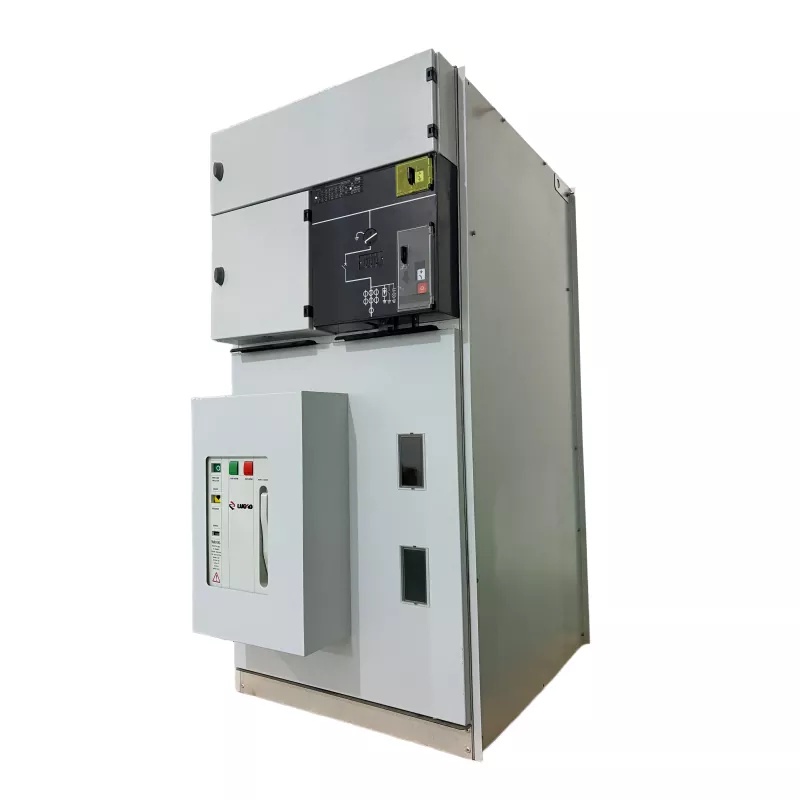

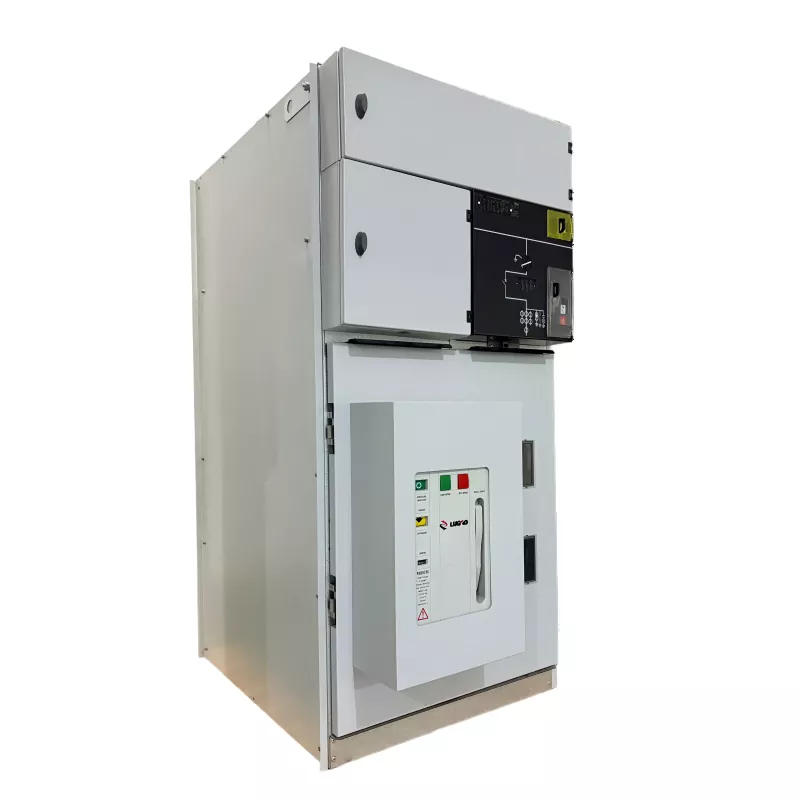

Cincin Bertebat Gas Dalaman Panel Suis Unit Utama dengan VCB

Sebagai pengilang profesional, kami ingin memberikan anda Panel Suis Unit Utama Cincin Tertebat Gas Dalaman berkualiti tinggi dengan VCB. Ia ialah peranti pengedaran voltan sederhana padat yang direka untuk kawalan kuasa yang boleh dipercayai, perlindungan dan pensuisan dalam rangkaian elektrik moden. Ia menyepadukan teknologi pemutus litar vakum (VCB) dengan struktur suis terlindung gas, menyediakan operasi yang selamat dan cekap dalam persekitaran dalaman.

Jenis iniunit utama cincin (RMU)digunakan secara meluas dalam sistem pengagihan kuasa voltan sederhana untuk menyambung, melindungi dan mengasingkan litar elektrik. Dengan penebat gas tertutup dan teknologi gangguan vakum, Panel Suis Unit Utama Cincin Bertebat Gas Dalaman dengan VCB menawarkan prestasi pemadam arka yang sangat baik, keupayaan penebat yang kuat dan keperluan penyelenggaraan yang minimum.

Parameter teknikal utama

Tidak.	item		Unit	Parameter
1	Voltan Ternilai		kV	12	24	36	40.5
2	Nilai Semasa		A	630/1250
3	Kekerapan Dinilai		Hz	50/60
4	Kekerapan Kuasa 1 Minit Menahan Voltan	Jumlah Nilai	kV	42	55	80	95
		Titik Pecah		48	65	95	110
5	Impuls Kilat Menahan Voltan	Jumlah Nilai	kV	75	125/150	170	95
		Titik Pecah		85	150/160	185	215
6	Dinilai Masa Singkat Menahan Arus	Litar Utama	kA	25/2s
		Litar Pembumian		25/2s
7	Puncak Dinilai Menahan Arus		kA	63			50
8	Nilai Pemindahan Semasa		A	1300~1700
9	Arus Pecah Penutupan Beban Ternilai		A	630
10	Pengecasan Kabel Berkadar Arus Pecah		A	50/10
11	Arus Pecah Transformer Dipunggah		A	20
12	Pengecasan Kabel Arus Pecah Kerosakan Tanah		A	100			80
13	Dinilai Arus Pemutus Litar pintas		kA	20
14	Dinilai Arus Penutupan Litar pintas		kA	63			50
15	Kelas Perlindungan			IP3X
16	Hidupan Suis Beban		Masa	5000
17	Kehidupan Suis Pembumian		Masa	5000

Spesifikasi Teknikal

Parameter Elektrik Utama

• Voltan Ternilai: 12kV / 24kV / 36kV
• Kekerapan Dinilai: 50Hz / 60Hz
• Nilai Arus: 630A – 1250A
• Arus Pemutus Litar Pintas: Sehingga 25kA
• Frekuensi Kuasa Menahan Voltan: ≥ 42kV
• Impuls Kilat Menahan Voltan: ≥ 75kV

Ciri-ciri Struktur

• Reka bentuk suis padat terlindung gas
• Pemutus litar vakum bersepadu (VCB)
• Struktur tangki tertutup sepenuhnya untuk kebolehpercayaan yang tinggi
• Konfigurasi modular untuk pengagihan kuasa yang fleksibel
• Sesuai untuk pemasangan dalaman

Aplikasi

TheCincin Bertebat Gas Dalaman Panel Suis Unit Utama dengan VCBdigunakan secara meluas dalam rangkaian pengedaran voltan sederhana di mana pensuisan dan perlindungan yang boleh dipercayai diperlukan.

• Rangkaian pengagihan kuasa bandar
• Sistem bekalan kuasa industri
• Bangunan komersial dan komuniti kediaman
• Infrastruktur kereta api dan pengangkutan
• Industri perlombongan dan metalurgi
• Projek penghantaran dan pengagihan kuasa
• Sambungan grid tenaga boleh diperbaharui

Ciri-ciri Utama

• Reka Bentuk Pemutus Litar Vakum Tertutup- YangCincin Bertebat Gas Dalaman Panel Suis Unit Utama dengan VCBmenggunakan pemutus litar vakum tertutup pepejal yang dipasang dalam ruang gas keluli tahan karat. Reka bentuk ini menghilangkan arka dalam litar utama dan memastikan hayat perkhidmatan elektrik yang panjang dengan kebolehpercayaan penebat yang tinggi.
• Struktur Tertutup Sepenuhnya & Tanpa Penyelenggaraan– Semua komponen voltan tinggi seperti busbar, suis pemutus sambungan, VCB, dan pengubah arus disertakan di dalam tangki gas yang tertutup, melindunginya daripada habuk, kelembapan dan pencemaran luaran.
• Struktur Padat– Reka bentuk bersepadu mengurangkan ruang pemasangan dengan ketara, menjadikannya ideal untuk pencawang dalaman, pencawang pasang siap dan projek dengan ruang bilik elektrik yang terhad.
• Keselamatan Operasi yang Tinggi– Dilengkapi dengan sistem interlock mekanikal lima kalis dan saluran pelepasan tekanan berarah untuk mengelakkan salah operasi dan memastikan operasi sistem selamat.
• Keserasian Pengedaran Pintar– Antara muka terpelihara untuk operasi elektrik dan automasi membolehkan penyepaduan mudah ke dalam rangkaian pengagihan kuasa pintar moden, disokong oleh kawalan kualiti yang ketat dan piawaian pembuatan yang boleh dipercayai Lugao.

Mengapa Memilih Lugao

• Pengeluar Profesional – Kuasa Lugaopakar dalam peralatan penghantaran dan pengedaran kuasa voltan tinggi dan voltan sederhana.

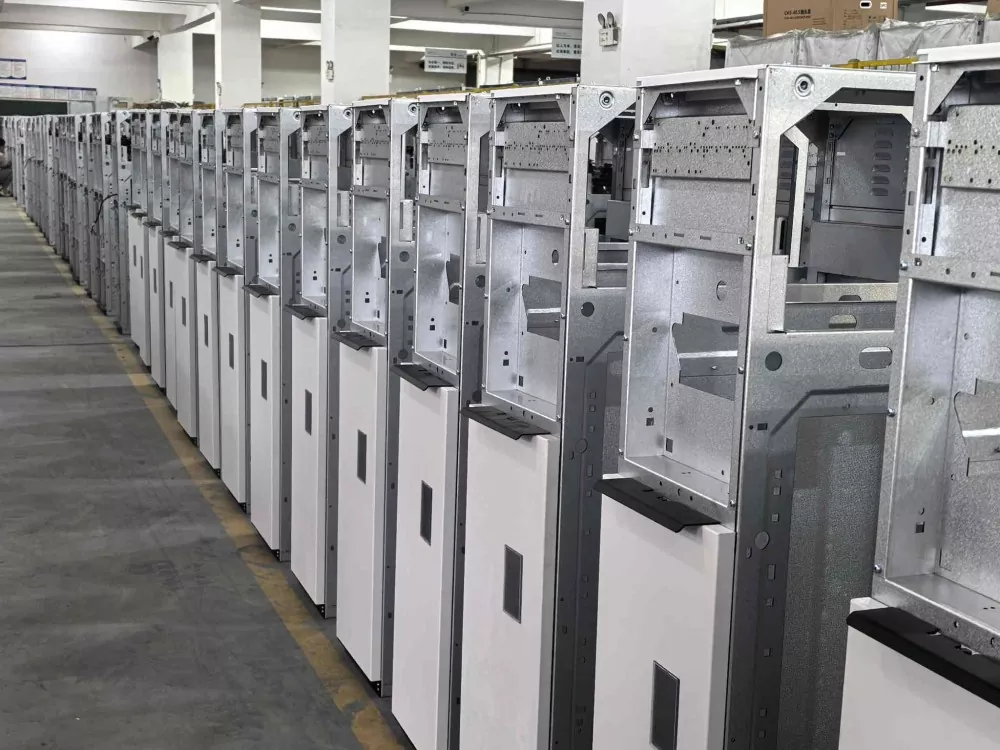

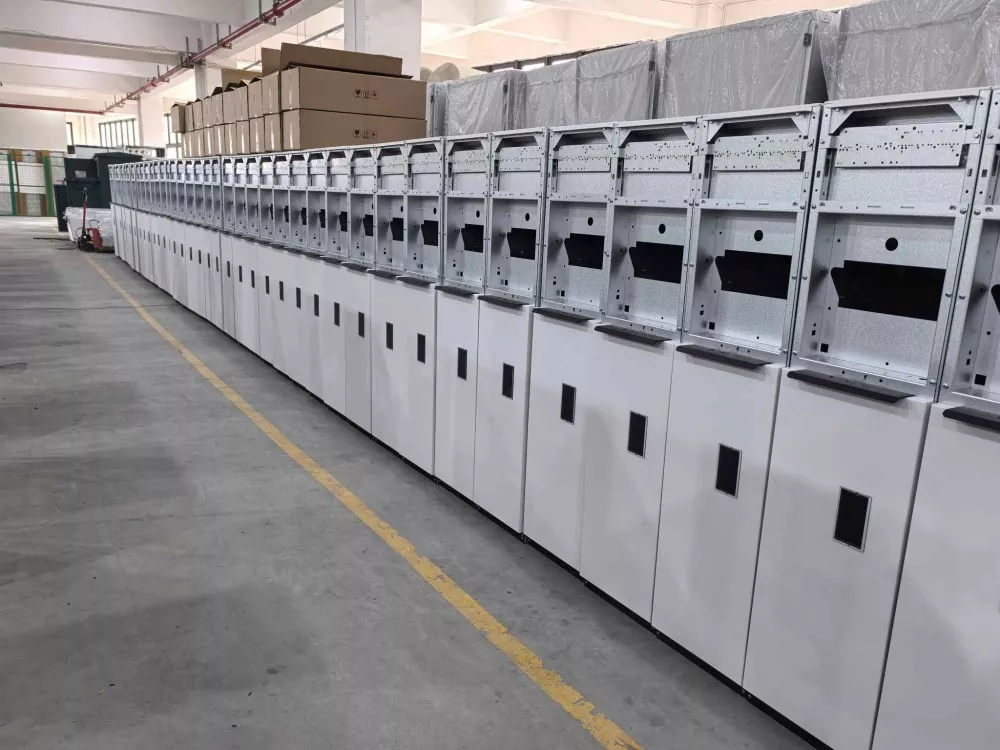

• Teknologi Pengeluaran Termaju– Proses pembuatan ketepatan dan sistem ujian komprehensif memastikan kebolehpercayaan produk.
• Kawalan Kualiti yang Ketat– Panel Suis Unit Utama Cincin Tertebat Gas Dalaman dengan VCB mematuhi piawaian antarabangsa, termasukISO9001, SGS, CCC dan pensijilan CE.
• Pengalaman Industri– Bertahun-tahun kepakaran dalam Transformer Jenis Kering, Transformer Rendam Minyak, dan peralatan pengagihan kuasa.
• Aplikasi Global– Penyelesaian Lugao digunakan secara meluas dalam grid kuasa, industri, pengangkutan dan projek infrastruktur di seluruh dunia.
• Sokongan Teknikal– Pasukan perkhidmatan profesional menyediakan bimbingan teknikal dan sokongan jangka panjang untuk pelanggan global.

Soalan Lazim

1. Apakah fungsi utama Panel Suis Unit Utama Cincin Tertebat Gas Dalaman dengan VCB?

TheCincin Bertebat Gas Dalaman Panel Suis Unit Utama dengan VCBdireka untuk sistem pengagihan kuasa voltan sederhana. Ia menyediakan pensuisan, perlindungan dan pengasingan litar elektrik yang boleh dipercayai, memastikan bekalan kuasa yang stabil dan operasi yang selamat dalam grid bandar, kemudahan industri dan pencawang.

2. Apakah kelebihan menggunakan pemutus litar vakum (VCB) dalam RMU?

Pemutus litar vakum menawarkan keupayaan pemadam arka yang sangat baik, hayat elektrik yang panjang dan keperluan penyelenggaraan yang minimum. Apabila disepadukan ke dalam struktur RMU terlindung gas, ia meningkatkan kebolehpercayaan pensuisan, keselamatan operasi dan ketahanan keseluruhan peralatan.

3. Di manakah Panel Suis Unit Utama Cincin Tertebat Gas Dalaman Lugao dengan VCB biasanya dipasang?

Ia dipasang secara meluas dalam persekitaran pengagihan kuasa dalaman seperti pencawang padat, loji perindustrian, bangunan komersial, komuniti kediaman, kereta api, dan sistem pengagihan tenaga boleh diperbaharui di mana kecekapan ruang dan kebolehpercayaan yang tinggi diperlukan.

4. Mengapa memilih Lugao untuk penebat gasAlat suis RMU?

Lugao menyediakan peralatan pengagihan kuasa yang boleh dipercayai yang disokong oleh teknologi pembuatan termaju, kawalan kualiti yang ketat, dan pensijilan antarabangsa termasuk ISO9001, SGS, CCC dan CE. Dengan kepakaran yang kukuh dalam transformer dan peralatan kuasa, Lugao memberikan prestasi yang stabil, hayat perkhidmatan yang panjang dan sokongan teknikal profesional untuk projek infrastruktur kuasa global.
