Gambaran Keseluruhan
Transformer yang diimmakan minyak tiga fasa adalah peralatan yang sangat diperlukan dan penting dalam sistem penghantaran dan pengedaran kuasa. Ia menukarkan tenaga elektrik dari satu tahap voltan ke yang lain sambil mengekalkan kekerapan tidak berubah. Pengubah jenis ini digunakan secara meluas dalam sistem kuasa voltan sederhana dan tinggi kerana kecekapan, kebolehpercayaan dan ekonomi yang tinggi. Dalam struktur rangkaian pengedaran moden, pengubah minyak yang diimmakan minyak tiga fasa akan memainkan peranan yang semakin penting. Dengan perkembangan masyarakat yang pesat, pengubah minyak tiga fasa akan terus menaik taraf.
Struktur asas dan prinsip kerja
Komposisi struktur teras

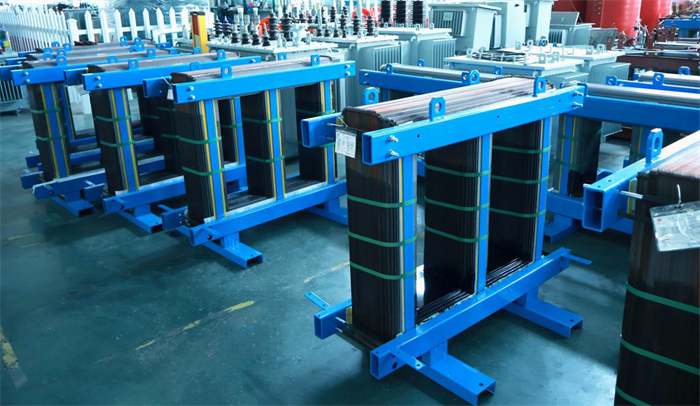

Iron Core: Ia diperbuat daripada lembaran keluli silikon kemelut tinggi yang ditumpuk untuk membentuk sistem litar magnet dan mengurangkan kerugian semasa eddy
Penggulungan: Ia termasuk penggulungan berliku voltan tinggi dan penggulungan voltan rendah, biasanya luka dengan konduktor tembaga atau aluminium
Minyak penebat: Sebagai medium penebat dan penyejukan, minyak mineral atau minyak ester sintetik biasanya digunakan
Tangki Minyak: Bekas tertutup yang memegang badan pengubah dan minyak penebat
Peranti Pelesapan Haba: termasuk sinki haba, paip haba atau kipas penyejuk
Peranti Perlindungan: Tolok Tahap Minyak, Injap Pelepasan Tekanan, Relay Gas, dll.
Prinsip kerja
Tiga fasa minyak pengubah yang diimmakan minyak berdasarkan prinsip induksi elektromagnet. Apabila penggulungan utama disambungkan ke sumber kuasa AC, fluks magnet bergantian dihasilkan dalam teras besi, yang mendorong daya elektromotif dalam penggulungan sekunder. Dengan menukar nisbah giliran dari lilitan primer dan sekunder, voltan dapat ditingkatkan atau menurun.
Ciri -ciri teknikal utama
Kecekapan Tinggi: Kecekapan transformer minyak tiga fasa moden biasanya boleh mencapai lebih daripada 98%
Prestasi pelesapan haba yang baik: Minyak penebat bukan sahaja memberikan penebat, tetapi juga menghilangkan haba secara berkesan melalui perolakan semula jadi atau peredaran paksa
Kekuatan Penebat Tinggi: Sistem penebat minyak kertas dapat menahan tekanan voltan tinggi
Kapasiti beban: Mempunyai kapasiti beban jangka pendek tertentu
Kehidupan Panjang: Kehidupan Reka Bentuk biasanya 25-30 tahun, dan boleh lebih lama dengan penyelenggaraan yang betul
Klasifikasi dan Permohonan
Klasifikasi dengan penggunaan
Transformer Kuasa: Digunakan dalam sistem penghantaran dan pengedaran kuasa, dengan kapasiti dari beratus -ratus KVA hingga beratus -ratus MVA
Transformer Pengedaran: Digunakan untuk Pengagihan Kuasa Terminal, biasanya tidak melebihi 2500kva
Transformer Khas: Seperti Transformer Relau Elektrik, Pengubah Penyambung, dll.
Klasifikasi dengan kaedah penyejukan
Penyejukan diri minyak (onan): bergantung kepada perolakan semula jadi minyak dan perolakan udara semula jadi
Penyejukan Udara Minyak (ONAF): Menambah peminat untuk memaksa penyejukan udara
Peredaran Minyak Paksa Penyejukan Udara (OFAF): Pam minyak memaksa peredaran minyak dan penyejukan kipas
Penyejukan Air Peredaran Minyak Paksa (OFWF): Pam Minyak Dipaksa Sirkulasi Minyak ditambah air sejuk
Diagnosis penyelenggaraan dan kesalahan
Item Penyelenggaraan Umum
Pengesanan Kualiti Minyak: Ujian tetap voltan kerosakan minyak, kandungan kelembapan, nilai asid dan gas terlarut
Ujian Penebat Berkulut: Mengukur rintangan penggulungan dan rintangan penebat
Pemeriksaan Mekanikal: Periksa pengikat, ketuk mekanisme operasi penukar, dll.
Penyelenggaraan Sistem Penyejukan: Radiator Bersih, Periksa Pam Kipas dan Minyak
Kesalahan dan rawatan biasa
Penuaan Penebat: Diramalkan oleh analisis gas terlarut (DGA) dalam minyak
Deformasi berliku: Pengesanan oleh analisis tindak balas frekuensi
Kebocoran minyak: Pembaikan dan penambahan minyak yang tepat pada masanya
Ketik Kegagalan Changer: Penyelenggaraan dan Penggantian Bahagian Dipakai Biasa
Trend Pembangunan
Minyak penebat mesra alam: Minyak ester biodegradable menggantikan minyak mineral
Pintar: Sistem Pemantauan Dalam Talian Bersepadu Untuk Mencapai Penyelenggaraan Keadaan
Permohonan Bahan Baru: Teras aloi amorf mengurangkan kerugian tanpa beban
Reka bentuk padat: Kurangkan kelantangan dan meningkatkan ketumpatan kuasa
Kesimpulan
Pada masa akan datang, transformer dengan kecekapan yang lebih tinggi, kehidupan yang lebih lama dan kerugian yang lebih rendah akan membantu membina rangkaian kuasa yang lebih dipercayai dan hijau dan memberikan sokongan yang kukuh untuk transformasi tenaga global. Lugao akan terus mengoptimumkan reka bentuk dan meningkatkan kualiti produk selaras dengan trend pembangunan untuk memenuhi pelbagai keperluan pelanggan di seluruh dunia dan komited untuk menyediakan pelanggan dengan penyelesaian pengedaran kuasa berkualiti tinggi dari Lugao.
