Switchgear adalah tulang belakang setiap sistem kuasa elektrik moden. Daripada terminal penjana loji kuasa ke panel pengedaran terakhir dalam bangunan komersial, gear suis melaksanakan fungsi penting pensuisan, perlindungan, pengasingan dan pemantauan yang memastikan kuasa mengalir dengan selamat dan boleh dipercayai. Tanpanya, operasi terkawal mahupun pengurusan kerosakan selamat rangkaian elektrik tidak akan dapat dilakukan.
Apabila permintaan elektrik global meningkat, rangkaian kuasa menjadi lebih kompleks, dan penyepaduan sumber tenaga boleh diperbaharui semakin pantas, keperluan yang diletakkan pada suis berkembang pesat. Penarafan tahan litar pintas yang lebih tinggi, penyelarasan perlindungan yang lebih bijak, integrasi pemantauan digital dan piawaian prestasi alam sekitar yang lebih ketat sedang membentuk semula spesifikasi yang dituntut oleh utiliti, pengendali industri dan pemaju infrastruktur di seluruh dunia.
Kertas putih ini menyediakan pemeriksaan menyeluruh teknologi suis merentas kelas voltan — daripada suis pengagihan voltan rendah kepada unit utama gelang voltan sederhana dan suis tertutup logam voltan tinggi. Ia merangkumi prinsip kejuruteraan yang mendasari setiap kategori produk, parameter prestasi utama dan piawaian yang mengawal spesifikasi, domain aplikasi utama dan metodologi perolehan berstruktur untuk membimbing keputusan pemilihan teknologi.
Lugao Power Co., Ltd. ialah pengeluar julat voltan suis penuh yang berpangkalan di China, menawarkan produk yang diperakui piawaian IEC, ANSI dan IEEE dengan keupayaan OEM, sokongan kejuruteraan tersuai yang kukuh dan pengalaman eksport global yang meluas. Dokumen ini juga membentangkan portfolio produk Lugao Power, keupayaan pembuatan dan kedudukan kompetitif sebagai rakan kongsi bekalan yang boleh dipercayai untuk projek suis global.
Kapasiti penjanaan elektrik terpasang global melepasi 9,000 GW pada 2024 dan terus berkembang pada kira-kira 3% setiap tahun. Setiap watt kapasiti itu — sama ada dijana oleh arang batu, gas, nuklear, hidro, suria atau angin — mesti melalui sistem suis beberapa kali dalam perjalanannya dari penjana ke pengguna. Operasi yang boleh dipercayai dan selamat bagi infrastruktur suis ini bukan semata-mata pertimbangan kejuruteraan; ia merupakan prasyarat untuk berfungsinya masyarakat moden.
Akses elektrik, kebolehpercayaan rangkaian, dan kelajuan pengembangan infrastruktur adalah penentu kritikal daya saing ekonomi. Gangguan kuasa yang disebabkan oleh kegagalan alat suis menyebabkan ekonomi perindustrian berbilion dolar setiap tahun kehilangan pengeluaran dan peralatan yang rosak. Sebaliknya, sistem suis yang direka bentuk dengan baik dan diselenggara dengan betul membolehkan rangkaian ketersediaan tinggi yang menyokong segala-galanya daripada operasi hospital kepada fabrikasi semikonduktor kepada perkhidmatan pusat data.
Pasaran suis global bernilai kira-kira USD 127 bilion pada 2023 dan dijangka berkembang pada CAGR 6.8–7.9% hingga 2030, mencecah anggaran USD 200–215 bilion. Pemacu pertumbuhan utama termasuk:
| Wilayah | 2023 (USD B) | 2030F (USD B) | CAGR | Pemandu Utama |
| Asia-Pasifik | USD 52.4 | USD 87.6 | 7.6% | Perindustrian |
| Eropah | USD 28.1 | USD 44.8 | 6.9% | Peningkatan grid, SF₆ fasa keluar |
| Amerika Utara | USD 24.6 | USD 39.4 | 7.0% | Infra penuaan, binaan RE |
| Timur Tengah & Afrika | USD 12.3 | USD 22.1 | 8.7% | Elektrifikasi |
| Amerika Latin | USD 9.6 | USD 15.7 | 7.2% | Pengembangan grid |
Jadual 1 — Pasaran Alat Suis Global mengikut Wilayah, 2023–2030 (Indikatif)
istilah "alat suis" merujuk secara kolektif kepada gabungan suis pemutus sambungan elektrik, fius, pemutus litar, dan peralatan kawalan, perlindungan, pemeteran dan pemantauan yang berkaitan yang dipasang sebagai sistem yang diselaraskan dan bersepadu. Alat suis mengawal, melindungi dan mengasingkan peralatan elektrik dalam sistem kuasa. Ia adalah antara muka antara rangkaian kuasa dan beban yang digunakannya, dan mekanisme penguatkuasaan untuk perlindungan dan skim kawalan yang memastikan keselamatan rangkaian.
Pemasangan suis mungkin berkisar dalam skala fizikal daripada satu papan agihan voltan rendah yang menduduki beberapa ratus milimeter ruang dinding, kepada pencawang voltan tinggi berpenebat gas yang menjangkau ribuan meter persegi. Walaupun julat skala ini, semua alat suis melaksanakan set fungsi asas yang sama.
| Fungsi | Penerangan & Kepentingan |
| Bertukar | Membuat dan memecahkan litar elektrik dalam keadaan operasi biasa. Mendayakan konfigurasi semula rangkaian yang dirancang, pemindahan beban dan pengasingan peralatan untuk penyelenggaraan. |
| Perlindungan | Mengesan keadaan tidak normal (lebihan arus, litar pintas, kerosakan bumi, pengembaraan voltan) dan memulakan gangguan litar pantas untuk mengehadkan kerosakan peralatan dan mencegah kegagalan berlatarkan. |
| Pengasingan | Mencipta pemutus elektrik yang terbukti, boleh dilihat, selamat dalam litar, membolehkan kakitangan bekerja pada peralatan yang dinyahtenagakan tanpa risiko tenaga semula yang tidak disengajakan. |
| Pengukuran & Pemeteran | Mengukur voltan, arus, kuasa, tenaga, faktor kuasa dan harmonik untuk pengebilan, pemantauan, pengurusan beban dan penilaian kualiti kuasa. |
| Pemantauan & Kawalan | Menyediakan keterlihatan tempatan dan jauh bagi status litar, keadaan penggera, dan kesihatan peralatan; membolehkan operasi pensuisan jauh melalui SCADA atau sistem automasi pencawang. |
Jadual 2 — Lima Fungsi Teras Alat Suis
Fungsi suis yang paling kritikal dan menuntut secara teknikal ialah gangguan semasa kerosakan. Apabila litar pintas berlaku dalam sistem kuasa, arus kerosakan boleh mencapai nilai 10–50 kali ganda arus operasi biasa dalam milisaat. Jika tidak terganggu dengan cepat, arus kerosakan ini akan menyebabkan kerosakan haba dan mekanikal yang dahsyat pada kabel, transformer dan peralatan lain.
Pemutus litar — peranti pengganggu utama dalam pemasangan suis — mesti melakukan tiga tindakan dalam urutan pantas: mengesan kerosakan (melalui geganti perlindungan yang berkaitan), asingkan sesentuh elektrik dan padamkan arka yang terbentuk di antara sesentuh pemisah. Mekanisme kepupusan arka adalah pembeza utama antara teknologi pemutus litar yang berbeza dan dibincangkan secara terperinci dalam Bab 7.
Klasifikasi suis yang paling asas adalah dengan tahap voltan di mana ia beroperasi. Tahap voltan menentukan kelegaan penebat yang diperlukan, tahap tenaga arka, dimensi peralatan dan piawaian yang berkenaan. Klasifikasi voltan standard industri ialah:
| Kelas Voltan | Julat Voltan | Aplikasi Biasa | Piawaian Utama |
| Voltan Rendah (LV) | Sehingga 1,000 V AC | Pengedaran bangunan, kawalan motor, panel industri | IEC 61439, IEC 60947, UL 508A |
| Voltan Sederhana (MV) | 1 kV – 52 kV | Pengedaran utama, bekalan industri, projek TBB | IEC 62271-100 / -200 / -202 |
| Voltan Tinggi (HV) | 52 kV – 800 kV | Pencawang penghantaran, sambungan grid | IEC 62271-100 / -203, IEEE C37 |
| Voltan Ultra Tinggi (UHV) | Di atas 800 kV | Tulang belakang penghantaran HVDC/HVAC jarak jauh | IEC 62271 (istimewa) |
Jadual 3 — Pengelasan Alat Suis mengikut Tahap Voltan
Nota:Takrifan "voltan sederhana" dan "voltan tinggi" berbeza antara badan piawai dan konvensyen serantau. Dalam terminologi IEC, HV meliputi semua voltan melebihi 1 kV, dengan perbezaan lanjut antara "voltan tinggi" (1–52 kV, kadangkala dipanggil MV oleh pengamal) dan "voltan tinggi tambahan" (EHV) melebihi 52 kV. Kertas putih ini menggunakan konvensyen pengamal: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Di luar paras voltan, suis juga dikelaskan bersama beberapa dimensi penting lain:
| Dimensi | Kategori |
| Sederhana Penebat | Penebat udara (AIS), SF₆ (GIS), Vakum, Minyak (warisan), Dielektrik pepejal |
| Jenis Kepungan | Tertutup logam, Bersalut logam, Jenis kubikel, Jenis terbuka (luar) |
| Sederhana Mengganggu | Letupan udara, Minyak, Vakum, SF₆, CO₂ / udara bersih (muncul) |
| Dalaman / Luaran | Alat suis dalaman (persekitaran terkawal); Alat suis luar (binaan kalis cuaca) |
| Tetap / Boleh Tarik Balik | Pemutus litar yang dipasang tetap (kos lebih rendah, kurang fleksibiliti) berbanding pemutus boleh tarik/tarik keluar (penyelenggaraan lebih mudah, penggantian panas) |
Jadual 4 — Dimensi Pengelasan Alat Suis Tambahan
Alat suis voltan rendah beroperasi pada voltan sistem sehingga 1,000 V AC (atau 1,500 V DC), meliputi peringkat akhir pengagihan kuasa kepada pengguna akhir. Alat suis LV ialah yang paling banyak mengikut kiraan unit bagi mana-mana kategori alat suis — secara literal berbilion unit dipasang di seluruh dunia di bangunan kediaman, komersil dan perindustrian, pusat data, hospital dan kemudahan pembuatan. Walaupun tahap voltannya lebih rendah, suis LV tidak mudah; sistem LV moden mesti menguruskan arus kerosakan yang besar, persekitaran harmonik yang kompleks, ketumpatan tinggi beban bersambung, dan kualiti kuasa dan keperluan pengurusan tenaga yang semakin canggih.
Pemasangan suis dan alat kawalan voltan rendah (LVSCA), yang ditakrifkan oleh IEC 61439, lazimnya menggabungkan komponen berfungsi berikut:

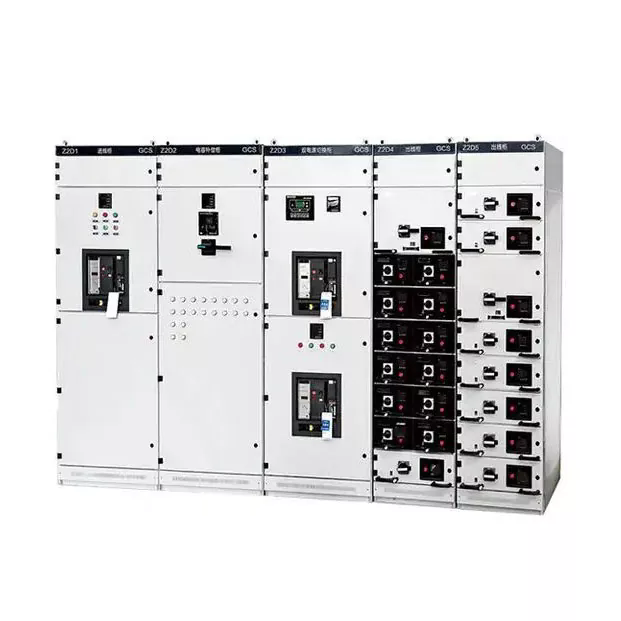

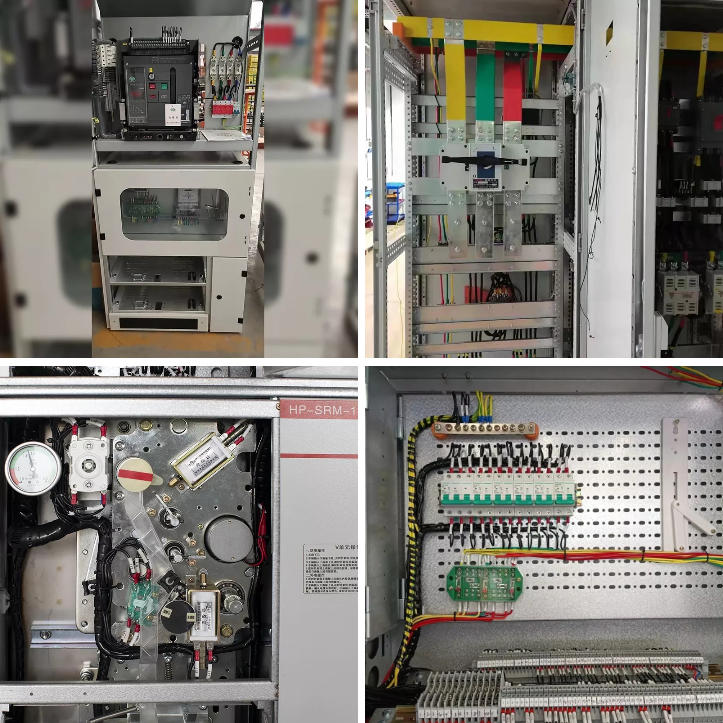

Rajah 1 — Alat Suis Agihan Utama Voltan Rendah
IEC 61439 mentakrifkan beberapa jenis pemasangan suis dan alat kawalan (LVSCA) voltan rendah berdasarkan pembinaan dan ciri fungsinya:
| Parameter | Penerangan & Nilai Biasa |
| Voltan Terkadar (Ue) | Voltan operasi pemasangan. Nilai biasa: 230/400 V, 400/690 V, 1,000 V. |
| Nilai Semasa (Dalam) | Arus berterusan maksimum yang boleh dibawa oleh pemasangan tanpa melebihi had suhu. Julat: 63 A hingga 6,300 A. |
| Tahan Litar pintas (Icw) | Puncak dan masa singkat menahan arus. Nilai biasa: 25 kA, 50 kA, 80 kA (1 s atau 3 s). |
| Kapasiti Pecah (Icu / Ics) | Kapasiti pemutus litar pintas Ultimate (Icu) dan servis (Ics) pemutus litar. Mesti melebihi arus kerosakan prospektif maksimum pada titik pemasangan. |
| Darjah Perlindungan (IP) | IP3X minimum untuk industri dalaman; IP54 atau IP65 untuk persekitaran luar atau keras mengikut IEC 60529. |
| Bentuk Pemisahan Dalaman | IEC 61439 Borang 1–4b mentakrifkan pengasingan antara unit berfungsi dan bar bas. Borang yang lebih tinggi meningkatkan keselamatan dan pembendungan kesalahan. |
Jadual 5 — Parameter Teknikal Alat Suis LV Utama
Alat suis voltan sederhana beroperasi dalam julat 1 kV hingga 52 kV dan mewakili tahap pensuisan dan perlindungan utama untuk rangkaian pengagihan kuasa. Ia ditemui di terminal sekunder pencawang penghantaran pukal, di pencawang pengedaran primer, di kemudahan industri besar, di titik sambungan loji tenaga boleh diperbaharui, dan di dalam pencawang pengubah jenis kotak. Alat suis MV menentukan kelajuan pembersihan kerosakan, pemilihan perlindungan dan fleksibiliti operasi rangkaian pengedaran.
Segmen MV sedang menjalani transformasi teknologi paling ketara bagi mana-mana kategori alat suis, didorong oleh penghapusan fasa gas SF₆, penyepaduan perlindungan dan pemantauan digital, dan permintaan seni bina grid pintar.
| Jenis Binaan | Ciri & Aplikasi |
| Alat Suis Tertutup Logam | Semua bahagian hidup yang disertakan dalam kepungan logam yang dibumikan, dengan petak berasingan untuk bar bas, peranti pensuisan dan sambungan kabel. Standard untuk pemasangan MV dalaman moden (IEC 62271-200). |
| Alat Suis Bersalut Logam | Subkategori dengan penghalang logam penuh antara semua bahagian dan petak hidup. Tahap tertinggi pembendungan kerosakan dalaman (IEC 62271-200 LSC2B). |
| Alat Suis Jenis Kubikel | Panel kubikel bukan kalis arka dipasang ke dalam barisan. Lebih menjimatkan tetapi dengan prestasi kerosakan arka yang lebih rendah. |
| Alat Suis Bertebat Gas (GIS) | Semua bahagian hidup yang dimasukkan ke dalam penutup berisi SF₆ atau gas alternatif yang tertutup. Sangat padat, sesuai untuk pemasangan yang terhad ruang. |
| Alat Suis Bertebat Udara (AIS) | Menggunakan penebat udara dalam kepungan logam atau struktur terbuka. Jejak yang lebih besar tetapi lebih mudah dan kos efektif. |
Unit Utama Cincin (RMU) ialah pemasangan alat suis MV yang dimeterai kilang yang padat yang direka untuk rangkaian pengedaran suapan cincin — topologi standard untuk sistem kabel MV bandar dan pinggir bandar. RMU biasanya menyediakan dua kedudukan suis penyuap cincin ditambah satu atau lebih kedudukan penyuap pengubah dengan peranti perlindungan.
Rajah 2 — Unit Utama Gelang (RMU): Alat Suis MV Padat untuk Rangkaian Pengedaran
RMU tersedia dalam dua varian penebat utama:
| Teknologi | Prinsip Operasi | Kelebihan Utama | Had |
| Vakum CB | Arka dipadamkan dalam botol pencelah vakum tinggi | Jangka hayat yang panjang (>10,000 operasi), tiada gas, padat, penyelenggaraan yang rendah | Terhad kepada ≤52 kV |
| SF₆ CB | Aliran gas memadamkan arka dalam ruang bertekanan | Kapasiti mengganggu yang tinggi, penebat yang sangat baik, padat | GWP tinggi (~23,500), kebimbangan alam sekitar, pemantauan gas diperlukan |
| CB Letupan Udara | Udara bertekanan tinggi memadamkan arka | Tiada gas berbahaya, sesuai untuk kegunaan luar | Saiz besar, penyelenggaraan tinggi, sebahagian besarnya usang |
Jadual 6 — Perbandingan Teknologi Pemutus Litar MV
| Parameter | Julat / Nilai Biasa |
| Voltan Ternilai | 3.6 kV, 7.2 kV, 12 kV, 17.5 kV, 24 kV, 36 kV, 40.5 kV, 52 kV |
| Nilai Arus Normal | 630 A, 1,250 A, 1,600 A, 2,000 A, 2,500 A, 3,150 A, 4,000 A |
| Arus Pemutus Litar Pintas | 12.5 kA, 16 kA, 20 kA, 25 kA, 31.5 kA, 40 kA, 50 kA |
| Tahan Masa Singkat | Biasanya 1 s atau 3 s pada arus litar pintas terkadar |
| Tahan Impuls Kilat (LIWV) | 60 kV (kelas 7.2 kV) hingga 250 kV (kelas 52 kV), setiap IEC 62271-1 |
| Mekanisme Operasi | Motor bercas spring (standard); pilihan manual atau solenoid |
| Standard Berkenaan | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Jadual 7 — Spesifikasi Teknikal Alat Suis MV
Alat suis voltan tinggi beroperasi pada voltan sistem melebihi 52 kV, dengan voltan yang biasa digunakan 72.5 kV, 145 kV, 245 kV, 420 kV dan 550 kV. Peralatan ini membentuk infrastruktur pensuisan dan perlindungan kritikal bagi rangkaian penghantaran pukal — peringkat sistem kuasa tenaga tertinggi, bertanggungjawab untuk mengangkut tenaga elektrik dalam kuantiti yang banyak pada jarak jauh antara pusat penjanaan dan pusat beban serantau.
Akibat kegagalan perkakas suis HV adalah teruk: satu pemutus litar yang rosak pada pencawang penghantaran utama 220 kV boleh memutuskan sambungan penjanaan atau beban ratusan megawatt. Kerosakan peralatan daripada arus kerosakan pada tahap HV boleh menjadi bencana dan kos yang tinggi. Konteks ini menerangkan prestasi yang sangat mencabar dan keperluan ujian yang ketat yang mesti dipenuhi oleh alat suis HV.
Dalam teknologi AIS, komponen suis HV — pemutus litar, pemutus, suis pembumian, pengubah instrumen — dipasang dalam struktur terbuka dengan udara menyediakan penebat antara bahagian hidup dan bumi. Pencawang AIS telah menjadi standard untuk pensuisan peringkat penghantaran selama beberapa dekad dan kekal biasa di seluruh dunia disebabkan kesederhanaan, kos yang lebih rendah dan kemudahan penyelenggaraan dan pemeriksaan.
Pencawang AIS memerlukan kawasan tanah yang besar untuk mengekalkan pelepasan keselamatan. Pencawang AIS 220 kV biasa mungkin memerlukan 1–3 hektar, dengan beberapa meter jarak antara fasa dan ke bumi.
Dalam teknologi GIS, semua komponen hidup ditempatkan dalam kandang aluminium silinder yang dimeteraikan dengan gas SF₆. Sifat dielektrik unggul SF₆ membolehkan kelegaan fasa ke bumi dan fasa ke fasa dikurangkan secara drastik, mengecutkan jejak pencawang kepada 10–15% daripada kawasan AIS yang setara.
GIS lebih disukai dalam persekitaran yang terhad ruang seperti pencawang bawah tanah bandar, platform luar pesisir, tapak altitud tinggi dan kawasan perindustrian yang sangat tercemar.
Rajah 3 — Pencawang Transmisi Alat Suis Bertebat Gas (GIS) Voltan Tinggi
Alat suis hibrid menyepadukan berbilang fungsi utama (pemutus litar, pemutus, suis bumi, pengubah arus) dalam satu modul penuh SF₆ padat. Ini menawarkan pengurangan jejak perantaraan antara AIS dan GIS, dengan kos antara kedua-duanya. HGIS semakin banyak digunakan dalam sambungan brownfield dan penambahan kapasiti di mana GIS penuh adalah melarang kos.
Pemutus litar jenis puffer atau letupan kendiri SF₆ ialah teknologi HV yang dominan. Penambahbaikan dalam geometri sentuhan dan kawalan arka mengurangkan tenaga operasi, membolehkan mekanisme pegas pegas yang boleh dipercayai dan bukannya penggerak hidraulik/pneumatik yang besar. Alternatif SF₆ berfasa untuk HV (campuran CO₂/O₂, pencelah vakum) masih dalam penyelidikan, dengan penggunaan komersil terhad pada 2026.
| Parameter | Spesifikasi Lugao HV Switchgear |
| Julat Voltan | 3,600 V – 40,500 V (mematuhi takrifan kelas voltan IEC 62271-1) |
| Nilai Arus Normal | Sehingga 4,000 A |
| Tahan Litar pintas | Sehingga 50 kA (1 s tahan singkat) |
| Jenis Kepungan | Kabinet tertutup logam bertebat sepenuhnya; konfigurasi dalaman dan luaran |
| Sederhana Penebat | Penebat udara (AIS) / Penebat pepejal; Konfigurasi SF₆ tersedia |
| Pematuhan Piawaian | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 Series |
| Pensijilan | CE, ISO, CCC; Diuji jenis pihak ketiga |
Jadual 8 — Spesifikasi Teknikal Lugao Power HV Switchgear
Apabila sesentuh pemutus litar berpisah di bawah beban atau arus kerosakan, tenaga elektrik mengekalkan arka plasma antara sesentuh. Suhu mencapai 5,000–20,000 K, membawa arus sesar penuh sehingga dipadamkan. Keupayaan pelindapkejutan arka pemutus — kelajuan untuk mencelah pada arus semula jadi sifar — menentukan arus kerosakan boleh terganggu maksimum (kapasiti pecah) dan pelepasan tenaga.
Media yang mengganggu, geometri kenalan, dan reka bentuk mekanisme pengendalian menentukan prestasi pemutus dan keperluan penyelenggaraan.
| Sederhana | Julat Voltan | Prestasi Berbuka | Kesan Alam Sekitar | Penyelenggaraan | Trend |
| vakum | LV – 52 kV | Cemerlang | tiada | Sangat rendah | Berkembang |
| Gas SF₆ | MV – HV | Cemerlang | GWP 23,500 ⚠ | Rendah (tertutup) | Dikawal ↓ |
| Udara (ACB) | LV | bagus | tiada | Sederhana | Stabil |
| Minyak (Pukal) | MV (warisan) | bagus | Risiko kebakaran | tinggi | Legasi ↓ |
| Campuran CO₂ | MV–HV (dev) | Muncul | GWP ~1 | TBD | Fasa R&D |
Jadual 9 — Perbandingan Media Pelindapkejutan Arka Merentas Kategori Switchgear
Peraturan F-Gas EU (EU 2024/573) menghapuskan SF₆ secara berperingkat untuk pemasangan MV baharu mulai 2030. Wilayah lain menggunakan peraturan yang serupa. Tindak balas industri termasuk:
⚠ NOTA PEROLEHAN
Untuk projek dengan jangka hayat 20–30 tahun, menyatakan teknologi bebas SF₆ mengelakkan kos penggantian awal. Alat suis MV bertebat vakum dan pepejal Lugao Power menyediakan alternatif yang patuh dan kalis masa hadapan. Libatkan kejuruteraan Lugao untuk penyelesaian bebas SF₆ yang optimum.
| Parameter | Definisi & Kepentingan |
| Voltan Terkadar (Ur) | Voltan sistem tertinggi alat suis boleh beroperasi secara berterusan. Mesti melebihi voltan operasi maksimum semasa pemasangan. |
| Arus Pemutus Litar pintas Dinilai (Isc) | Arus kerosakan maksimum pemutus boleh mengganggu dengan pasti. Mesti melebihi arus kerosakan sistem prospektif. |
| Tahanan Masa Singkat Dinilai (Icw) | Alat suis arus maksimum boleh dibawa untuk masa yang ditetapkan (1 s atau 3 s) tanpa kerosakan struktur. |
| Arus Normal Berkadar (Ir) | Arus beban berterusan maksimum dalam had terma, dengan margin untuk pertumbuhan beban. |
| Tahap Penebat (LIWV / SIWV) | Tahan Impuls Kilat dan Impuls Penukaran Menahan Voltan. Mesti berkoordinasi dengan perlindungan lonjakan. |
| Klasifikasi Arka Dalaman (IAC) | IEC 62271-200 kategori (A, B, AB) mentakrifkan pembendungan selamat bagi kerosakan arka dalaman. |
| Kehilangan Kesinambungan Perkhidmatan (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B kategori menentukan sama ada ruang bersebelahan kekal bertenaga semasa penyelenggaraan. |
Jadual 10 — Parameter Teknikal Alat Suis Kritikal
| Standard | Badan | Skop |
| IEC 62271-1 | IEC | Spesifikasi biasa untuk alat suis dan alat kawalan HV — semua kelas voltan. |
| IEC 62271-100 | IEC | Pemutus litar AC — piawaian CB MV/HV utama. |
| IEC 62271-200 | IEC | Alat suis tertutup logam AC untuk 1 kV–52 kV — pemasangan MV. |
| IEC 62271-203 | IEC | Alat suis tertutup logam berpenebat gas (GIS) untuk >52 kV — GIS penghantaran. |
| IEC 61439-1 / -2 | IEC | Pemasangan suis LV — pengesahan reka bentuk dan ujian rutin. |
| Siri ANSI/IEEE C37 | IEEE | Meliputi pemutus litar AC HV (C37.04/06/09), alat suis MV (C37.20), ujian. |
| GB/T 3906 | MPS | Piawaian Cina untuk alat suis tertutup logam 3.6–40.5 kV. Bersamaan dengan IEC 62271-200. |
| Siri IEC 60947 | IEC | Alat suis dan alat kawalan LV — piawaian peranti untuk pemutus, pemutus, penyentuh. |
Jadual 11 — Piawaian Antarabangsa Utama untuk Alat Suis
| Langkah | Aktiviti | Soalan Utama & Boleh Disampaikan |
| 1 | Analisis Sistem | Menjalankan/menyemak analisis litar pintas. Tentukan arus kerosakan prospektif maksimum di setiap lokasi. |
| 2 | Definisi Beban & Voltan | Tentukan arus normal terkadar, voltan sistem, peraturan voltan, keperluan OLTC jika berkenaan. |
| 3 | Pemilihan Teknologi | Pilih kelas voltan (LV/MV/HV), medium mengganggu (vakum/SF₆/udara), jenis kepungan (AIS/GIS/tertutup logam), konfigurasi dalaman/luar. |
| 4 | Definisi Piawaian | Kenal pasti piawaian yang berkenaan, nyatakan pensijilan yang diperlukan (IEC, ANSI, CE, CCC, DNV, dll.) dalam RFQ. |
| 5 | Penyelarasan Perlindungan | Tentukan fungsi geganti, penyelarasan masa-arus, protokol komunikasi (IEC 61850, Modbus, DNP3), keperluan IAC/LSC. |
| 6 | Syarat Tapak | Tentukan suhu, ketinggian, kelembapan, pencemaran, zon seismik, pemasangan dalam/luar. Tentukan spesifikasi penurunan harga & kepungan. |
| 7 | RFQ & Penilaian | Mengeluarkan spesifikasi teknikal. Nilaikan bida: pematuhan, ujian jenis, penghantaran, sokongan, TCO. |
Jadual 12 — Spesifikasi & Proses Perolehan Alat Suis Tujuh Langkah
| Pilih Alat Suis MV Vakum/Bertebat Pepejal apabila… | Pilih SF₆ GIS apabila… |
| SF₆ dilarang atau dikawal selia; masa depan-bukti, rendah-risiko alam sekitar; MV ≤ 40.5 kV; penyelenggaraan yang rendah; keutamaan dalaman | Kawasan tapak sangat terhad; voltan >40.5 kV; persekitaran luar yang sangat tercemar; selang penyelenggaraan lanjutan; prestasi tertutup rapat |
Jadual 13 — Panduan Pemilihan Teknologi: Vakum/SI lwn SF₆ GIS
💡 WAWASAN UTAMA
Analisis TCO: Sepanjang hayat perkhidmatan 20 tahun, jumlah penyelenggaraan dan kos akhir hayat suis SF₆ MV melebihi alternatif terlindung vakum/pepejal sebanyak 15–25% (termasuk pemulihan SF₆). Mengukur ini sebelum komitmen amat disyorkan.
Lugao Power Co., Ltd.ialah pengeluar pakar terkemuka bagi peralatan suis elektrik, pengubah kuasa dan pencawang pengubah jenis kotak yang berpangkalan di China. Dengan tumpuan khusus pada peralatan pengagihan kuasa, Lugao telah membangunkan kepakaran kejuruteraan yang mendalam merentasi julat voltan penuh — daripada suis pengagihan voltan rendah kepada kabinet tertutup logam voltan tinggi — berkhidmat untuk utiliti, kontraktor EPC, pengendali perindustrian dan pemaju projek tenaga boleh diperbaharui merentas pasaran global.
Bekalan langsung kilang digabungkan dengan keupayaan OEM yang kukuh, pematuhan berbilang standard dan pasukan sokongan teknikal yang sangat responsif menjadikan Lugao rakan kongsi bekalan pilihan untuk projek antarabangsa yang memerlukan kualiti, pematuhan dan harga yang kompetitif.
Rajah 4 — Kemudahan Pembuatan Lugao Power Co., Ltd.
| produk | Voltan / Julat Arus | Piawaian | Pensijilan |
| Lembaga Pengedaran Utama LV (MDB) | Sehingga 1,000 V / sehingga 6,300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| Pusat Kawalan Motor LV (MCC) | Sehingga 1,000 V / sehingga 4,000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| Alat Suis Tertutup Logam MV | 3.6 kV – 40.5 kV / sehingga 4,000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Diuji Jenis |
| Unit Utama Cincin (RMU) | 12 kV – 40.5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Diuji Jenis |
| Kabinet Bertutup Logam Bertebat Penuh | 12 kV – 40.5 kV / sehingga 4,000 A | IEC 62271-200 | CE, ISO, Diuji Jenis |
| Alat suis HV | 3,600 V – 40,500 V / sehingga 4,000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Diuji Jenis |
| Alat suis tersuai / OEM | Mengikut spesifikasi pelanggan | IEC / ANSI / GB / BS (setiap projek) | Mengikut keperluan projek |
Jadual 14 — Portfolio Produk Alat Suis Kuasa Lugao
Operasi pembuatan dan kejuruteraan Lugao Power diperakui ISO 9001, dengan Sistem Pengurusan Kualiti (QMS) merangkumi semua fasa realisasi produk — daripada pemeriksaan bahan masuk melalui kawalan proses pembuatan, ujian produk siap dan sokongan selepas penghantaran. QMS merangkumi prosedur terkawal untuk semakan reka bentuk, kelayakan pembekal, pengurusan peralatan ujian yang ditentukur, pemprosesan ketidakpatuhan dan tindakan pembetulan.
Ujian jenis — dijalankan pada unit prototaip di makmal ujian voltan tinggi pihak ketiga yang diiktiraf — mengesahkan bahawa reka bentuk memenuhi semua keperluan prestasi yang ditentukan. Barisan produk standard Lugao diuji jenis mengikut piawaian IEC dan GB yang berkenaan. Jenis laporan ujian daripada makmal yang diiktiraf (termasuk KEMA, TÜV Rheinland, SGS, CPRI dan CEPRI) tersedia untuk semakan sebagai sebahagian daripada pakej dokumentasi prakelayakan.
Ujian jenis untuk suis MV (IEC 62271-200) termasuk:
| Ujian Rutin | Standard / Kriteria Penerimaan |
| Kekerapan Kuasa Menahan | Voltan yang digunakan pada tahap penebat terkadar selama 1 minit — tiada kilatan kilat atau nyahcas yang mengganggu |
| Rintangan Penebat | Ujian Megger pada 2.5 kV atau 5 kV DC; keputusan berbanding dengan garis dasar dan ambang penerimaan minimum |
| Ujian Operasi Mekanikal | Mekanisme pengendalian pemutus litar dan pemutus dikitar; masa operasi dan perjalanan diukur |
| Pengesahan Saling Kunci | Semua kunci keselamatan (mekanikal dan elektrik) disahkan untuk mengelakkan urutan penukaran yang salah |
| Ujian Fungsi Geganti Perlindungan | Semua fungsi perlindungan yang dikonfigurasikan diuji terhadap tetapan geganti; masa perjalanan disahkan mengikut spesifikasi |
| Pemeriksaan Litar Pendawaian & Kawalan | Semua kawalan dan kesinambungan pendawaian sekunder, kekutuban, dan penebat disahkan terhadap lukisan yang diluluskan |
| Pemeriksaan Visual & Dimensi | Semua komponen, pelabelan, tanda bar bas dan sambungan disahkan terhadap lukisan pembuatan yang diluluskan |
Jadual 15 — Program Ujian Rutin Kuasa Lugao untuk Switchgear
KOMITMEN KUALITI
Setiap penghantaran perkakas suis Lugao Power disertakan dengan pakej dokumentasi teknikal yang lengkap: laporan ujian rutin dengan semua nilai yang diukur dan kriteria penerimaan, jenis rujukan sijil ujian, sijil bahan, rekod penentukuran untuk peralatan ujian, rekod pemeriksaan dimensi dan lukisan terbina. Pemeriksaan pihak ketiga dan FAT yang disaksikan boleh diatur atas permintaan.
