Pengagihan kuasa yang boleh dipercayai, pantas dan selamat adalah prasyarat untuk pertumbuhan ekonomi dan kemajuan sosial. Merentasi infrastruktur bandar, kemudahan perindustrian, projek tenaga boleh diperbaharui dan penggunaan kuasa kecemasan, jurutera dan pemaju projek semakin menuntut penyelesaian pengedaran yang mengurangkan garis masa pembinaan awam, mengurangkan jumlah risiko projek dan mengekalkan tahap keselamatan operasi tertinggi.
Pencawang Transformer Jenis Kotak — juga dikenali sebagai pencawang kompak atau pencawang pasang siap — menjawab permintaan ini dengan unit pra-uji dipasang kilang yang menyepadukan alat suis voltan sederhana (MV), pengubah agihan dan peralatan pengedaran voltan rendah (LV) dalam satu kepungan kalis cuaca. Menghapuskan keperluan untuk bangunan pencawang konvensional, pencawang kotak boleh dipasang pada papak yang disediakan, bertenaga, dan diletakkan dalam perkhidmatan dalam sebahagian kecil daripada masa yang diperlukan oleh pendekatan tradisional.
Lugao Power Co., Ltd. ialah pakar terkemuka yang berpangkalan di China dalam pencawang pengubah jenis kotak, menawarkan kedua-dua produk Jenis Eropah (standard IEC) dan Jenis Amerika (standard ANSI/IEEE). Model terus kilang syarikat, pematuhan berbilang standard dan keupayaan kejuruteraan tersuai yang kukuh menjadikannya OEM yang boleh dipercayai dan rakan kongsi borong untuk kontraktor EPC, utiliti, pemaju perindustrian dan pemilik projek tenaga boleh diperbaharui di seluruh dunia.
Kertas putih ini menyediakan analisis teknikal dan komersial yang komprehensif bagi pencawang pengubah jenis kotak: taksonomi produk, prinsip kejuruteraan, penanda aras prestasi, panduan aplikasi, pematuhan piawai dan metodologi keputusan perolehan. Ia bertujuan sebagai dokumen rujukan untuk jurutera elektrik, pengurus projek, profesional perolehan dan pembuat keputusan teknikal.
Penggunaan tenaga global diunjurkan berkembang pada 2.4–3.1% setiap tahun hingga 2035, didorong oleh pengembangan perindustrian, pertumbuhan penduduk bandar, penggunaan kenderaan elektrik, dan penyepaduan sumber tenaga boleh diperbaharui yang diedarkan. Kaedah pembinaan pencawang konvensional — memerlukan struktur sivil kekal, garis masa membenarkan yang dilanjutkan, dan krew pemasangan yang besar — semakin tidak serasi dengan kelajuan dan fleksibiliti yang dituntut oleh penyampaian projek moden.
Sementara itu, jangkaan keselamatan dan kebolehpercayaan daripada utiliti dan badan kawal selia terus meningkat. Peristiwa seperti kegagalan peralatan akibat perlindungan alam sekitar yang tidak mencukupi, kejadian kilat arka daripada bahagian hidup terdedah dan pencemaran minyak daripada peralatan lama semuanya memacu anjakan ke arah seni bina pengedaran yang lebih bersepadu, diuji kilang dan tertutup.
Pasaran pencawang jenis kompak/kotak global bernilai kira-kira USD 13.5 bilion pada 2023 dan dijangka berkembang pada CAGR 7.2–8.5% hingga 2030. Vektor pertumbuhan utama termasuk:
| Wilayah | 2023 Nilai | Ramalan 2030 | CAGR | Pemandu Kunci |
|---|---|---|---|---|
| Asia-Pasifik | USD 5.4 B | USD 9.8 B | 8.9% | Perindustrian, RE |
| Eropah | USD 3.1 B | USD 5.1 B | 7.4% | Pemodenan grid |
| Amerika Utara | USD 2.6 B | USD 4.2 B | 7.1% | Penggantian infra penuaan |
| MEA & Amerika Latin | USD 2.4 B | USD 4.5 B | 9.4% | Program elektrifikasi |
Jadual 1 — Pasaran Pencawang Jenis Kotak Global mengikut Wilayah, 2023–2030
A Pencawang Transformer Jenis Kotak(juga dirujuk sebagai pencawang padat, pencawang pasang siap atau pencawang pakej) ialah unit pengagihan kuasa yang dipasang sepenuhnya di kilang, diuji pra yang menyepadukan tiga komponen berfungsi dalam satu kepungan kalis cuaca tunggal:
Pemasangan kilang memastikan kabel dalaman, sambungan bar bas, tetapan geganti pelindung dan antara muka antara komponen dilengkapkan, diuji dan disahkan sebelum penghantaran. Kerja di tapak dikurangkan kepada penyediaan asas sivil, penamatan kabel MV/LV, pembumian dan penjanaan tenaga.
Pencawang jenis kotak secara amnya dikategorikan kepada dua keluarga reka bentuk, mencerminkan tradisi kejuruteraan yang berbeza dan keutamaan piawaian serantau:
| Dimensi | Jenis Eropah | Jenis Amerika |
|---|---|---|
| Standard | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, Siri C37 |
| Penukaran MV | Vakum CB atau SF₆ suis | Fius + Suis Pemutus Beban (LBS) |
| Transformer | Jenis kering (diutamakan) atau direndam minyak | Direndam minyak (standard) |
| Kawasan Sasaran | Eropah, China, Timur Tengah, Asia-Pasifik, Afrika | Amerika Utara, Amerika Latin, bahagian Asia & Afrika |
Jadual 2 — Jenis Eropah lwn Amerika: Klasifikasi Peringkat Atas
Pencawang kotak Jenis Eropah menggunakan susun atur tiga petak modular dalam kepungan bergalvani panas atau keluli tahan karat. Tiga petak — alat suis MV, pengubah dan pengedaran LV — dipisahkan secara fizikal oleh dinding partition dalaman, menyediakan pembendungan kerosakan arka dan membolehkan akses bebas untuk penyelenggaraan tanpa menyahtenaga bahagian bersebelahan.

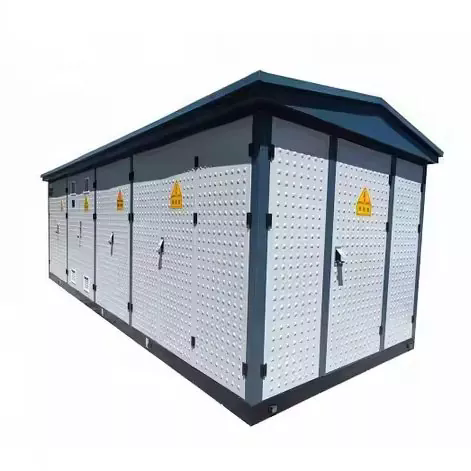

Rajah 1 — Pencawang Kotak Jenis Eropah
Petak MV memuatkan sama ada Unit Utama Cincin (RMU) atau panel MV individu bergantung pada topologi bekalan (jejarian atau penyuap cincin). Dua teknologi suis utama digunakan:
| Teknologi | Penerangan |
|---|---|
| Pemutus Litar Vakum (VCB) | Mengganggu arus kerosakan dan beban dalam botol pencelah vakum. Menawarkan ketahanan yang tinggi (10,000+ kitaran operasi), pelepasan kerosakan pantas (<50 ms), dan bebas SF₆ — semakin diutamakan di bawah peraturan alam sekitar. |
| SF₆ Alat Suis Bertebat Gas (GIS) | Menggunakan gas sulfur heksafluorida untuk pelindapkejutan arka dan penebat. Sangat padat dan sangat boleh dipercayai. Nota: SF₆ ialah gas rumah hijau yang kuat (GWP ~23,500) dan penggunaannya tertakluk pada mengetatkan peraturan alam sekitar di EU dan di tempat lain. |
| Unit Utama Cincin (RMU) | Peranti pensuisan bertutup kilang, berpenebat gas (SF₆ atau vakum) yang menggabungkan suis pemutus beban dan fius perlindungan dalam unit tertutup logam padat. Sesuai untuk rangkaian pengedaran penyuap cincin. |
Alat suis MV menyediakan semua fungsi perlindungan yang diperlukan: arus lebih (ANSI 51), kerosakan bumi (ANSI 51N/67N), dan perlindungan pembezaan jika dinyatakan. Pematuhan IEC 62271-200 memastikan pengelasan kerosakan arka (IAC — Dikelaskan Arka Dalaman) untuk perlindungan kakitangan.
Ruang pengubah bagi pencawang jenis Eropah yang paling biasa memuatkan pengubah jenis kering resin tuang (siri SCB), walaupun unit tenggelam minyak juga digunakan. Keutamaan untuk jenis kering dalam pencawang jenis Eropah sejajar dengan kelebihan keselamatan kebakaran yang kritikal untuk pemasangan bandar, komersil dan dalam-hampiran. Ciri-ciri utama:
Petak LV menempatkan papan pengedaran LV utama dengan pemutus litar kes acuan (MCCB) atau pemutus litar udara jenis terbuka (ACB) pada penyuap keluar, pemeteran tenaga, kapasitor pembetulan faktor kuasa (pilihan), dan antara muka untuk pemantauan jauh dan penyepaduan SCADA. Sistem bar bas bersaiz untuk arus undian dengan penarafan tahan litar pintas yang sesuai mengikut IEC 61439.
| Parameter | Julat Spesifikasi |
|---|---|
| Kapasiti Dinilai | 100 kVA – 2,500 kVA (standard); sehingga 6,300 kVA khas |
| Kelas Voltan MV | 6 kV, 10 kV, 20 kV, 35 kV |
| Voltan Keluaran LV | 0.4 kV (3P+N), tersedia tersuai |
| Peranti Penukaran MV | Vakum CB / SF₆ RMU / Suis Pemutus Beban |
| Jenis Transformer | Resin tuang jenis kering (diutamakan) atau direndam minyak |
| Penilaian Litar pintas | 16 kA / 20 kA / 25 kA (1 s) — setiap IEC 62271 |
| Kelas Perlindungan | Piawaian IP33D; IP44 / IP54 dengan kepungan yang dipertingkatkan |
| Suhu Ambien | –25 °C hingga +40 °C standard; –40 °C versi artik tersedia |
| Ketinggian | Sehingga 1,000 m standard; versi dinyahkadar sehingga 4,000 m |
| Piawaian Terpakai | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Integrasi Grid Pintar | Antara muka komunikasi IEC 61850 tersedia; SCADA-sedia |
Jadual 3 — Pencawang Kotak Jenis Eropah: Spesifikasi Teknikal Indikatif
Jenis Amerika (juga dirujuk sebagai Pencawang Transformer Pad-Mounted atau Loop-Feed) dibezakan dengan susun atur dalaman segi tiga atau linearnya, dengan petak suis MV dan bahagian pemeteran/pengedaran LV masing-masing boleh diakses dari hadapan dan sisi, dan transformer tenggelam minyak menduduki ruang tengah. Kepungan luar lazimnya ialah kabinet keluli bercat tolok berat dengan pintu tahan ganggu, boleh dikunci, direka untuk pemasangan aras tanah pada pad konkrit.
Rajah 2 — Pencawang Kotak Jenis Amerika
Jenis Amerika menggunakan konfigurasi pensuisan MV yang lebih ringkas dan lebih menjimatkan berbanding dengan jenis Eropah. Susunan standard terdiri daripada:
Konfigurasi ini menawarkan gabungan kesederhanaan, keberkesanan kos dan kebolehpercayaan yang menarik. Ketiadaan elektronik perlindungan yang kompleks mengurangkan beban penyelenggaraan dan keperluan kemahiran khusus, menjadikannya sangat sesuai untuk aplikasi di kawasan yang mempunyai infrastruktur tenaga kerja teknikal yang terhad.
Transformer dalam pencawang jenis Amerika selalunya merupakan unit yang direndam minyak, bertutup (bebas konservator). Reka bentuk tertutup sepenuhnya menghalang kemasukan lembapan ke dalam minyak, menghapuskan punca utama degradasi penebat. Ciri-ciri utama:
Bahagian LV bagi pencawang jenis Amerika adalah secara perbandingan lebih mudah, biasanya terdiri daripada pemutus utama atau pemutus sambungan, soket meter tenaga dan sambungan untuk penyuap LV keluar. Pengagihan LV yang lebih canggih (berbilang penyuap keluar, pembetulan faktor kuasa, pemantauan jauh) boleh digabungkan tetapi kurang biasa dalam konfigurasi standard.
| Parameter | Julat Spesifikasi |
|---|---|
| Kapasiti Dinilai | 75 kVA – 2,500 kVA (standard); 3,750 kVA+ dengan reka bentuk khas |
| Kelas Voltan MV | 5 kV, 15 kV, 25 kV, 35 kV (Kelas ANSI) |
| Voltan Keluaran LV | 120/240 V (fasa tunggal), 208Y/120 V, 480Y/277 V, atau tersuai |
| Peranti Penukaran MV | Bay-O-Net / Fius Pengehad Arus + Suis Pemutus Beban |
| Jenis Transformer | Direndam minyak, tertutup rapat (ONAN) |
| Kepungan | Keluli tolok berat, cat bersalut serbuk / poliuretana; tahan gangguan |
| Kelas Perlindungan | Standard NEMA 3R (tahan hujan & hujan es); NEMA 4X pilihan |
| Reka Bentuk Deadfront | Ya — penyambung siku untuk penamatan kabel MV selamat sentuh |
| Piawaian Terpakai | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Suapan Gelung | Standard — dua kedudukan kabel MV masuk (mampu suapan gelung) |
Jadual 4 — Pencawang Kotak Jenis Amerika: Spesifikasi Teknikal Indikatif
Walaupun kedua-dua jenis produk memenuhi objektif asas pengagihan kuasa padat, pasang siap, falsafah reka bentuk mereka, keupayaan perlindungan, profil kos kitaran hayat dan persekitaran aplikasi optimum berbeza dengan ketara. Jadual di bawah menyediakan perbandingan berstruktur untuk menyokong keputusan pemilihan teknologi.
| Kriteria | Jenis Eropah | Jenis Amerika |
|---|---|---|
| Perlindungan MV | Perlindungan CB penuh dengan geganti; diskriminasi kesalahan yang tinggi | berasaskan fius; lebih mudah, selektiviti zon sesar terhad |
| Transformer | Jenis kering diutamakan — selamat api, penyelenggaraan yang rendah | Direndam minyak — teguh, kos efektif, terbukti |
| Kos Modal | Lebih tinggi (15–30% premium berbanding Amerika) | Lebih rendah — menjimatkan untuk projek kekangan bajet |
| Grid Pintar Sedia | Cemerlang — IEC 61850, SCADA, alat kawalan jauh | Asas — kecerdasan asli terhad; boleh dinaik taraf |
| Keselamatan Kebakaran | Cemerlang (pengubah jenis kering, kelas kebakaran F1) | Baik - reka bentuk minyak tertutup; langkah berjaga-jaga kebakaran diperlukan |
| Penyelenggaraan | Sangat rendah — jenis kering tidak memerlukan servis minyak | Sederhana — pemantauan keadaan minyak berkala |
| Pemasangan | Sedikit lebih kompleks; pentauliahan pakar | Mudah, pantas — sesuai untuk penggunaan teragih |
| Toleransi Terlalu Beban | Baik (dengan pilihan penyejukan udara paksa) | Cemerlang - jisim haba minyak yang besar |
| Piawaian Utama | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Jadual 5 — Pencawang Kotak Jenis Eropah lwn Amerika: Perbandingan Komprehensif
Kedua-dua jenis tidak lebih unggul secara universal. Jenis Eropah memberikan perisikan perlindungan yang lebih besar, keselamatan kebakaran dan skalabiliti grid pintar pada kos premium, menjadikannya optimum untuk persekitaran bandar, komersial dan terkawal. Jenis Amerika menawarkan kecekapan kos yang luar biasa dan kesederhanaan penggunaan untuk taman perindustrian, grid pinggir bandar dan projek sensitif bajet.
Kepungan adalah barisan pertahanan pertama untuk peralatan elektrik dalaman dan mewakili elemen kritikal kebolehpercayaan jangka panjang. Pencawang kotak Kuasa Lugao menggunakan hierarki pembinaan berikut bergantung pada jenis produk dan spesifikasi persekitaran:
| Jenis Bahan | Penerangan |
|---|---|
| Keluli Tergalvani Hot-Dip (HDG). | Pembinaan garis dasar untuk semua unit standard. Salutan zink memberikan rintangan kakisan yang sangat baik; sesuai untuk persekitaran industri dan bandar umum. Lapisan zink minimum: 85 μm setiap ISO 1461. |
| Keluli Tahan Karat 304 / 316L | Ditentukan untuk aplikasi pantai, marin, kimia atau kelembapan tinggi. Gred 316L memberikan rintangan klorida yang unggul. Standard untuk pencawang projek angin luar pesisir. |
| Penutup Aloi Aluminium | Pilihan ringan untuk tapak dengan sekatan berat atau kekangan logistik pengangkutan. Kemasan permukaan anodis memberikan rintangan kakisan tanpa mengecat. |
| GRP / FRP Komposit | Pilihan polimer bertetulang kaca untuk aplikasi yang memerlukan penutup bukan magnetik, bukan konduktif (cth., suite MRI, persekitaran elektronik sensitif). |
Perlindungan kepungan terhadap zarah pepejal dan air ditakrifkan oleh kod IP (IEC 60529). Tahap perlindungan standard dan dipertingkatkan Lugao ialah:
| Kelas IP | Tahap Perlindungan | Aplikasi Biasa |
|---|---|---|
| IP33D | Perlindungan habuk / hujan (semburan 15°). | Pemasangan luar standard, iklim umum |
| IP44 | Kalis percikan dari semua arah | Kawasan pantai, zon hujan tinggi tropika |
| IP54 | Terlindung habuk + kalis percikan | Persekitaran perindustrian berdebu, iklim padang pasir |
| NEMA 3R | Hujan & hujan es (standard ANSI/NEMA) | Jenis Amerika untuk projek Amerika Utara / ANSI |
Jadual 6 — Kelas Perlindungan IP/NEMA Penutup Ditawarkan oleh Lugao Power
Pengurusan terma yang berkesan dalam kepungan adalah penting untuk mengelakkan penuaan pramatang penebat dan memastikan operasi dalam had suhu terkadar. Pencawang Lugao menggunakan:
Pematuhan terhadap piawaian antarabangsa dan nasional yang terpakai bukanlah pilihan — ia merupakan asas kelulusan projek, perjanjian saling sambungan utiliti, perlindungan insurans dan perlindungan liabiliti undang-undang jangka panjang. Produk Lugao Power direka, dikilangkan dan diuji mengikut matriks penuh piawaian yang boleh digunakan untuk kedua-dua produk jenis Eropah dan Amerika.
| Standard | Badan | Skop |
|---|---|---|
| IEC 62271-202 | IEC | Pencawang pasang siap voltan tinggi/voltan rendah — standard reka bentuk utama untuk jenis Eropah. |
| IEC 60076-11 | IEC | Pengubah kuasa jenis kering — prestasi kebakaran, kelas iklim/persekitaran, penebat. |
| IEC 62271-1 / -100 / -200 | IEC | Spesifikasi biasa untuk suis AC; Pemutus litar AC; Alat suis tertutup logam AC. |
| IEC 61439-1 / -2 | IEC | Alat suis voltan rendah dan pemasangan peralatan kawalan — Reka bentuk dan ujian papan pengedaran LV. |
| ANSI/IEEE C57.12.26 | IEEE | Keperluan untuk pengubah pengedaran fasa tunggal yang direndam minyak yang dipasang pada pad — jenis Amerika. |
| ANSI/IEEE C57.12.28 | IEEE | Integriti kepungan peralatan yang dipasang pada pad — prestasi mekanikal dan keselamatan ANSI. |
| GB/T 17467 | MPS | Piawaian Kebangsaan Cina untuk pencawang pasang siap voltan tinggi/voltan rendah (bersamaan dengan IEC 62271-202). |
| CE (LVD + EMC) | EU | Wajib untuk produk yang diletakkan di pasaran EU / EEA. Menunjukkan pematuhan dengan Arahan Voltan Rendah dan Arahan EMC. |
| CCC (3C) | CNCA | Pensijilan Wajib China — diperlukan untuk produk elektrik terkawal yang dijual di pasaran domestik China. |
Jadual 7 — Matriks Pematuhan Piawaian: Pencawang Kotak Kuasa Lugao
Apabila memperoleh untuk projek antarabangsa, sentiasa nyatakan piawaian yang berkenaan dalam dokumen RFQ dan memerlukan sijil ujian jenis yang boleh disahkan daripada makmal pihak ketiga yang bertauliah (cth., KEMA, TÜV, SGS, CESI). Lugao Power mengekalkan laporan ujian jenis semasa dan dokumentasi pensijilan untuk semua barisan produk standard dan menyediakan salinan sebagai sebahagian daripada pakej dokumentasi penghantaran standard.
Pencawang pengubah jenis kotak digunakan merentasi pelbagai aplikasi yang sangat pelbagai. Bahagian berikut memprofilkan segmen aplikasi utama, dengan panduan khusus tentang pemilihan jenis produk, keperluan kejuruteraan utama dan keupayaan relevan Lugao untuk setiap satu.
Utiliti perbandaran dan syarikat pengedaran bandar menggunakan pencawang kotak untuk menyampaikan transformasi 10–35 kV hingga 0.4 kV terakhir dalam persekitaran bandar yang kekurangan ruang dan keperluan estetik, bunyi dan keselamatan adalah ketat. Senario penggunaan biasa termasuk ruang bawah tanah, kedudukan kios di atas tanah dan dalam tempat letak kereta berbilang tingkat atau ruang bawah tanah bangunan.
Taman industri dan kampus pembuatan yang besar memerlukan infrastruktur pengagihan kuasa yang boleh dipercayai dan boleh digunakan dengan pantas yang mampu menampung beban yang pelbagai — pemacu motor, pemanasan proses, udara termampat, HVAC — dengan faktor beban yang tinggi dan keperluan kualiti kuasa yang menuntut.
Projek PV suria dan tenaga angin berskala utiliti memerlukan sejumlah besar pencawang naik (biasanya output penyongsang 0.69 kV kepada rangkaian pengumpul 10/35 kV). Ekonomi dan jadual projek ini sangat sensitif terhadap kos peralatan dan garis masa pemasangan — kedua-dua kawasan di mana pencawang kotak menawarkan kelebihan yang menentukan berbanding pembinaan pencawang konvensional.
Pembangunan infrastruktur utama — lapangan terbang, pelabuhan laut, sistem metro/rel, stadium, pusat data dan loji rawatan air — memerlukan pengagihan kuasa utama yang boleh dipercayai dengan keperluan ketersediaan dan kebolehselenggaraan yang jelas. Pencawang kotak berfungsi sebagai titik pengedaran utama dan pencawang sekunder dalam rangkaian pengedaran tapak.
Projek pembinaan, operasi pemulihan bencana, acara besar dan penempatan ketenteraan semuanya memerlukan infrastruktur pengagihan kuasa mudah alih dan boleh digunakan dengan pantas. Pencawang kotak yang dipasang tergelincir atau dipasang treler menyediakan keupayaan pengedaran penuh dengan penyediaan tapak yang minimum.
| Langkah | Aktiviti | Soalan & Pertimbangan Utama |
|---|---|---|
| 1 | Tentukan Beban & Kapasiti | Jumlah beban (kVA), faktor permintaan, unjuran pertumbuhan beban dalam tempoh 15–20 tahun? Saiz untuk pemuatan 70–80% pada unjuran permintaan puncak. |
| 2 | Tentukan Tahap Voltan | Voltan bekalan MV tersedia? Voltan pengedaran LV yang diperlukan? Adakah peraturan voltan (OLTC) diperlukan untuk kestabilan beban? |
| 3 | Menilai Tapak & Persekitaran | Dalam atau luar? Julat suhu persekitaran, ketinggian, kelembapan, tahap pencemaran (garam, habuk, bahan kimia)? kekangan ruang? |
| 4 | Pilih Jenis Produk | Keutamaan keselamatan kebakaran → Eropah (jenis kering). Kekangan belanjawan / perlindungan mudah → Amerika. Grid pintar / automasi → Eropah. |
| 5 | Nyatakan Piawaian | Kenal pasti piawaian mandatori untuk bidang kuasa projek. Nyatakan tanda pensijilan yang diperlukan (IEC, ANSI, CE, CCC, dll.) dalam RFQ. |
| 6 | Nilaikan TCO | Bandingkan jumlah kos pemilikan: kos modal + kerugian tanpa beban dipermodalkan + kerugian beban dipermodalkan + kos penyelenggaraan sepanjang hayat perkhidmatan. |
Jadual 8 — Rangka Kerja Pemilihan Pencawang Kotak Enam Langkah
| Pilih JENIS EROPAH jika… | Pilih JENIS AMERIKA jika… |
|---|---|
| –Pemasangan adalah dalam bangunan, bandar atau berhampiran bangunan yang diduduki –Kod keselamatan kebakaran melarang peralatan yang diisi minyak – Grid pintar / integrasi SCADA diperlukan –Diskriminasi perlindungan tinggi dinyatakan –Penyelenggaraan yang minimum adalah keutamaan –Tapak tertakluk kepada kelembapan yang tinggi atau suasana menghakis –Bidang kuasa projek IEC (Eropah, China, Timur Tengah, Afrika) |
–Bajet projek dikekang –Pengeluaran pantas adalah kritikal –Permohonan adalah industri, pinggir bandar atau luar bandar –Toleransi beban berlebihan adalah penting –Pengendalian mudah oleh juruteknik perdagangan am – Topologi rangkaian MV suapan gelung digunakan –Bidang kuasa projek ANSI/IEEE (Amerika, bahagian Asia) |
Jadual 9 — Panduan Pemilihan Pantas: Jenis Eropah lwn Amerika
Apabila mengeluarkan Permintaan untuk Sebut Harga (RFQ) kepada Lugao Power atau mana-mana pembekal pencawang kotak, data teknikal berikut perlu disediakan atau diminta:
Lugao Power Co., Ltd.ialah pengilang pakar pengubah kuasa dan pencawang pengubah jenis kotak yang berpangkalan di China, memfokuskan secara eksklusif pada reka bentuk, kejuruteraan dan pembekalan peralatan pengedaran elektrik untuk pasaran domestik dan antarabangsa. Tumpuan produk tunggal syarikat membolehkan kedalaman keupayaan teknikal dan konsistensi kualiti pembuatan yang tidak dapat ditiru oleh pembekal peralatan elektrik generalis.
Lugao beroperasi sebagai rakan kongsi OEM untuk jenama elektrik antarabangsa dan pembekal borong terus kepada kontraktor EPC, utiliti dan pemaju industri di seluruh dunia. Bekalan terus kilang menghapuskan margin pengedar dan memastikan kualiti yang konsisten, akses kejuruteraan langsung dan prestasi penghantaran yang boleh dipercayai untuk pelanggan.

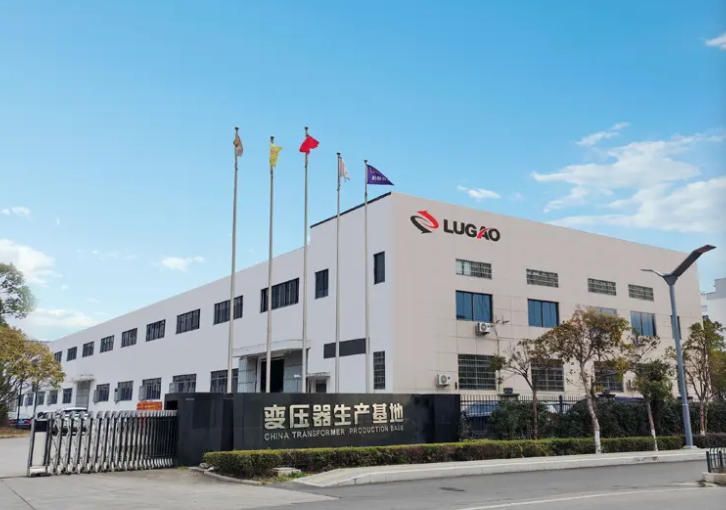

Rajah 3 — Kemudahan Pembuatan Lugao Power Co., Ltd.
| produk | Varian Tersedia | Julat Kapasiti |
|---|---|---|
| Pencawang Kotak Jenis Eropah | VCB / SF₆ RMU / LBS + Pengubah jenis kering atau Minyak | 100 kVA – 6,300 kVA |
| Pencawang Kotak Jenis Amerika | Fius+LBS, suapan gelung, pelekap pad, pengubah terendam minyak | 75 kVA – 3,750 kVA+ |
| Pengubah Agihan Jenis Kering | Siri SCB, resin tuang, kelas api F1 | 30 kVA – 10,000 kVA |
| Transformer Rendam Minyak | Siri S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50,000 kVA |
| Pencawang Tersuai / OEM | Perkhidmatan kejuruteraan penuh, dimensi & penilaian tersuai | Mengikut spesifikasi projek |
Jadual 10 — Gambaran Keseluruhan Portfolio Produk Lugao Power
| Kelebihan | Penerangan |
|---|---|
| Fokus Khusus | Setiap sumber kejuruteraan, kemudahan ujian dan proses pembuatan di Lugao dikhususkan untuk produk pengubah dan pencawang. Tiada pencairan kepakaran merentas rangkaian produk yang tidak berkaitan. |
| Pematuhan Pelbagai Piawaian | Produk yang disahkan kepada IEC, ANSI/IEEE, GB, CE dan CCC — membolehkan penggunaan dalam hampir mana-mana bidang kuasa projek di seluruh dunia tanpa kejuruteraan semula. |
| Kejuruteraan Tersuai | Pasukan reka bentuk dalaman menyediakan penyesuaian lengkap: voltan bukan standard, kapasiti luar biasa, bahan kepungan khas, reka bentuk iklim ekstrem dan penyepaduan grid pintar. |
| Harga Langsung Kilang | Menghapuskan margin pengedar memberikan 15–25% kelebihan kos struktur berbanding produk setara yang dibeli melalui rangkaian pengedaran. |
| Terbukti Kebolehpercayaan | Produk direkayasa dan disahkan untuk operasi di bawah beban penuh berterusan, kelembapan tinggi, suhu tinggi, kabus garam dan keadaan habuk padang pasir. |
| Perkongsian OEM | Keupayaan OEM penuh termasuk papan nama tersuai, dokumentasi dan pembungkusan untuk pelanggan jenama antarabangsa yang memerlukan bekalan label putih. |
Lugao Power mengeksport pencawang kotak dan pengubah kuasa ke projek di seluruh Asia Pasifik, Timur Tengah, Afrika, Eropah dan Amerika. Portfolio pematuhan berbilang standard syarikat dan pengalaman dengan logistik antarabangsa, dokumentasi kastam dan keperluan kelulusan utiliti tempatan menjadikannya rakan kongsi yang boleh dipercayai untuk bekalan projek rentas sempadan.
Operasi pembuatan dan kejuruteraan Lugao Power dikawal oleh Sistem Pengurusan Kualiti (QMS) yang sejajar dengan prinsip ISO 9001, meliputi kitaran hayat produk penuh daripada perolehan bahan melalui penghantaran dan sokongan selepas jualan. QMS termasuk prosedur kawalan yang didokumenkan untuk semua proses pembuatan kritikal, kelayakan pembekal, pemeriksaan dalam proses, pengurusan ketidakpatuhan dan penyelenggaraan peralatan ujian yang ditentukur.
Setiap pencawang kotak Lugao menjalani program ujian rutin yang komprehensif sebelum penghantaran, termasuk:
| Ujian | Standard / Kriteria Penerimaan |
|---|---|
| Dielektrik MV (Tahan AC) | IEC 62271-1 / ANSI C37: Digunakan pada tahap penebat terkadar selama 1 minit — tiada lampu kilat |
| Tahan Frekuensi Kuasa LV | IEC 61439-1: Digunakan setiap tahap penebat terkadar — tiada kilat over |
| Ujian Rutin Transformer | IEC 60076-1: Rintangan belitan, nisbah voltan, galangan litar pintas, kehilangan tanpa beban, kehilangan beban |
| Rintangan Penebat | Per IEC 60076 / IEC 62271 — rintangan diukur pada 2,500 V DC; berbanding garis dasar kilang |
| Ujian Fungsi Geganti Perlindungan | Semua fungsi perlindungan diuji terhadap tetapan penyelarasan geganti; masa perjalanan disahkan |
| Ujian Fungsi Jalinan | Semua interlock mekanikal dan elektrik disahkan untuk mengelakkan urutan penukaran yang salah |
| Pemeriksaan Visual & Dimensi | Semua komponen, label, tanda kabel dan sambungan disahkan terhadap lukisan yang diluluskan |
| Sampel Minyak (unit terendam minyak) | IEC 60296: Kekuatan dielektrik, kandungan lembapan dan keasidan diuji dan diperakui |
Jadual 11 — Program Ujian Rutin untuk Pencawang Kotak Lugao
Untuk pesanan penting atau atas permintaan pelanggan, Lugao Power mengaturkan menyaksikan Ujian Penerimaan Kilang (FAT) di kemudahannya. Semasa FAT, jurutera pelanggan atau ejen pemeriksaan yang dilantik boleh menyaksikan semua ujian elektrik rutin, menyemak bahan dan sijil komponen, mengesahkan pematuhan dimensi, memeriksa dokumentasi kualiti dan mengesahkan ketepatan papan nama sebelum membenarkan penghantaran. Laporan ujian FAT penuh dengan data ujian, rekod penentukuran dan tanda keluar pemeriksa disediakan sebagai sebahagian daripada pakej dokumentasi penghantaran.
