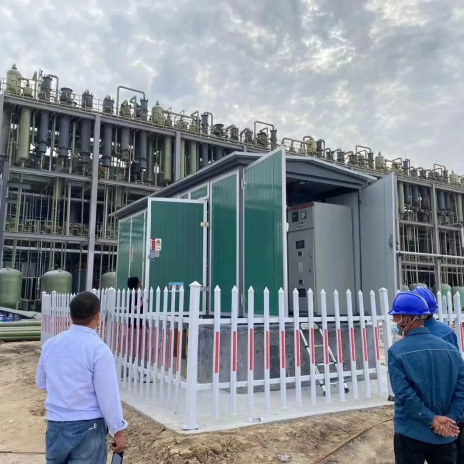

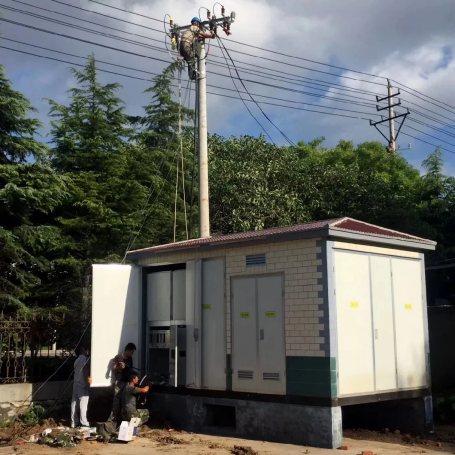

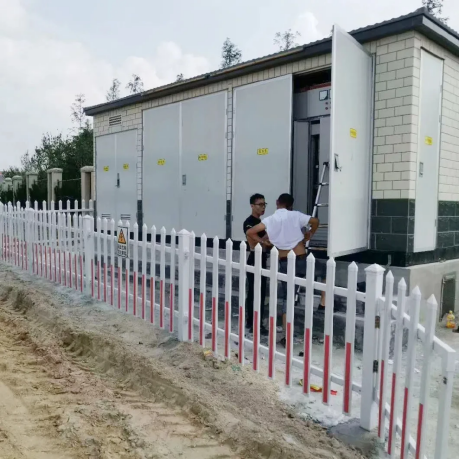

Pencawang jenis kotak (disingkat sebagai pencawang jenis kotak) sesuai untuk kawasan kediaman, pencawang awam bandar, kawasan pusat bandar yang sibuk, bekalan kuasa pembinaan, dan lain-lain.
1Pencawang jenis kotakShell mesti mempunyai lima fungsi perlindungan mengikut keperluan standard, termasuk perlindungan matahari, perlindungan hujan, perlindungan habuk, perlindungan karat, dan pencegahan haiwan kecil (seperti ular). Bahan shell boleh menjadi plat keluli tahan karat, plat keluli yang digulung sejuk, plat aloi aluminium, plat keluli warna dan plat simen. Badan kotak terdiri daripada tiga bahagian: asas, kulit dan penutup atas. Asas biasanya dikimpal atau ditetapkan dengan bolt menggunakan keluli saluran, keluli sudut, keluli rata, plat keluli, dan lain -lain; Untuk memenuhi keperluan pengudaraan, pelepasan haba dan garisan masuk dan saluran keluar, lubang jalur dan lubang bulat dibuka pada kedudukan yang sama. Kotak kotak dan penutup atas boleh dibengkokkan, dikimpal atau dihubungkan dengan skru, engsel dan aksesori khas yang berkaitan dengan keluli saluran, keluli sudut, plat keluli, plat aloi aluminium, plat keluli warna, plat simen, dan sebagainya. "Substation Gabungan" Dengan reka bentuk bersatu, kebanyakan pereka tidak lagi menggunakan kaedah mengisi shell dengan pengisi penebat, kerana walaupun ia dapat menghalang pendedahan matahari, ia masih menghalang pelesapan haba pengubah. Oleh itu, sebagai tambahan untuk mengekalkan lubang -lubang louver di atas shell, kawasan pelesapan haba meningkat dan perolakan udara diperkuat untuk menghilangkan haba, sambil mengurangkan kos pembuatan.
2. Peranti pengedaran voltan tinggi pengubah kotak dibahagikan kepada dua jenis: jenis terminal dan jenis rangkaian cincin dari segi mod baris masuk; Dari segi arah baris masuk, ia boleh dibahagikan kepada garisan masuk overhead dari bahagian atas kotak (kebanyakannya digunakan dalam transformer kotak tradisional) dan garisan masuk dan keluar bawah tanah menggunakan parit kabel voltan tinggi (biasa digunakan dalam reka bentuk moden). Terdapat banyak suis beban siri SF6 dengan gas SF6 sebagai medium pemadam arka, tetapi kosnya lebih tinggi daripada suis beban voltan tinggi FN12 siri. Jenis suis ini mempunyai pelbagai struktur, termasuk dengan fius, tanpa fius, suis asas, dan lain -lain, dan umumnya dilengkapi dengan paparan langsung. Mekanisme operasi kebanyakannya manual dan elektrik. Peralatan perlindungan suis dengan fius secara automatik boleh dipotong apabila litar adalah litar pintas. Terdapat juga suis vakum dengan vakum sebagai medium pemadam arka, yang boleh digunakan bersendirian, dengan fius, atau dalam siri dengan suis beban siri SF6, tetapi ia akan meningkatkan kos. Pengguna tidak perlu menggunakannya dengan cara ini jika mereka tidak mempunyai keperluan khas. Sekiranya pengguna mempunyai keperluan pemeteran voltan tinggi, peranti pengedaran voltan tinggi pengubah jenis kotak juga mesti dilengkapi dengan kabinet pemeteran voltan tinggi, dan strukturnya biasanya terdiri daripada CT, PT, meter pemeteran, kawalan jauh, dan peranti telemetri. Walau bagaimanapun, pemeteran pencawang jenis kotak harus berdasarkan pada sisi voltan rendah, yang dapat meningkatkan kebolehpercayaan bekalan kuasa dan mengurangkan faktor yang tidak stabil. Kerugian pengubah boleh ditukar kepada caj elektrik yang ditanggung oleh pengguna.
3. ThePengubah jenis kotakdilengkapi dengan bilik pengubah bebas, yang kebanyakannya terdiri daripada pengubah, sistem kawalan suhu automatik, pencahayaan, dan pengawal keselamatan. Transformer akan memancarkan banyak haba apabila ia sedang berjalan, jadi masalah pelesapan haba dan pengudaraan adalah titik utama reka bentuk pengubah kotak. Haba yang dihasilkan oleh operasi pengubah akan meningkatkan suhu dalaman, terutamanya apabila suhu ambien tinggi. Pengudaraan semulajadi sahaja sering tidak dapat memastikan operasi yang boleh dipercayai dan selamat. Sebagai tambahan kepada penggunaan pengudaraan semulajadi untuk kapasiti kecil, perlindungan pengukuran suhu umumnya direka dan langkah -langkah ekzos terpaksa digunakan untuk menyelesaikan masalah. Sistem ini terutamanya terdiri daripada peranti pengukur yang dapat mengukur suhu bilik dan suhu minyak pengubah, dan mengawal input kipas ekzos mengikut julat set melalui litar kawalan manual dan automatik. Transformer boleh dipilih sebagai minyak atau jenis kering. Kerana jenis kering mahal, pengguna umumnya lebih suka jenis minyak yang diimmakan untuk mengurangkan kos tanpa keperluan khas. Kapasiti biasanya 100-1250kVa, dan maksimum tidak melebihi 1600kva.
4. Bilik voltan rendah pengubah kotak mempunyai struktur reka bentuk yang berbeza mengikut keadaan penggunaan perindustrian dan perlombongan yang berlainan atau kawasan kediaman. Transformer kotak yang digunakan dalam perusahaan perindustrian dan perlombongan harus direka secara berasingan untuk bekalan kuasa dan bekalan kuasa pencahayaan. Apabila mengukur voltan rendah, Biro Bekalan Kuasa memerlukan pemeteran berasingan pencahayaan elektrik kerana harga unit pencahayaan elektrik lebih tinggi daripada tenaga elektrik. Pencawang yang digunakan di kawasan kediaman tidak perlu mempertimbangkan masalah tenaga elektrik. Bilangan laluan output di bilik voltan rendah berbeza-beza mengikut kapasiti keperluan pengubah dan pengguna. Sekiranya kapasiti kecil dan permintaannya kecil, laluan yang lebih sedikit boleh ditetapkan; Sekiranya kapasiti besar dan permintaannya tinggi, lebih banyak laluan boleh ditetapkan. Ia juga boleh dibentangkan dalam format operasi koridor.
